Більше світла — менше загроз
Відвідування виробничого цеху SÄLZER супроводжується серією дивовижних відкриттів. Панорамне вікно-вітрина зі склом, що складається з декількох шарів загальною товщиною понад 10 сантиметрів і здатне захистити від вибуху та від великокаліберної зброї, зовні має цілком звичайний вигляд. Як подвійний склопакет. Жодних оптичних спотворень, жодних ознак надзахисту. Це схоже на магію. Мабуть, таке скло встановлене в дорогих ювелірних вітринах чи банках? У парламентських будівлях? Можна лише припускати, але ми ніколи не дізнаємося про це напевно.
Вражаюче висока вхідна арка, укладена в елегантну раму, виглядає як частина майбутньої оранжереї. Але в тонких алюмінієвих профілях сталеві прокладки, а про те, що прозорі двері важать кілька тонн, можна здогадатися, тільки якщо звернути увагу на потужні дверні завіси. Якщо під час монтажу їх приховають під декоративними накладками, секрет залишиться в таємниці. Real security не виставляє себе напоказ.
Ще в середині XX століття кримінолог Рей Джеффрі та архітектор Оскар Ньюман розробили концепцію захищеного простору, яка далі розвинулася в мультидисциплінарний напрям «Запобігання злочинності за допомогою екологічного проєктування» (CPTED — Crime Prevention Through Environmental Design). Він ґрунтується на тому, що середовище істотно впливає на спосіб мислення та поведінку користувачів, а якісний продуманий дизайн може стати ефективним інструментом захисту. Наприклад, протитаранну функцію успішно виконують стовпчики, посилені сходи або навіть квіткові кашпо, декоративні водоймища, фонтани та інші елементи ландшафтного дизайну. Периметр тримають відкриті, але водночас функціональні простори — наприклад, велопарковка тощо.
Проєкт, розроблений з урахуванням шаблонів CPTED, значно скорочує витрати на подальші активні заходи безпеки. Докладно про це ми писали у статті «Urban fear. Страх і безпека у великому місті». Принципи CPTED регулярно переглядаються та модернізуються. Про останні можна прочитати в гіді White Paper on Crime Prevention Through Environmental Design, виданому 2023 року міжнародною асоціацією CPTED.
Найбільший ринок SÄLZER — Німеччина та країни НАТО в Європі, де розташовані хаби НАТО, країни, де групуються сили реагування. В Європі багато компаній замислюються не лише про те, як встановити захист, а і як підвищити його рівень. Джерело фото: www.saelzer-security.com
Один із принципів залишається незмінним протягом уже понад пів століття: підвищення прозорості, створення простору, що проглядається — як екстер’єру, так і інтер’єрів, — дозволяють стримати злочинність і зміцнити відчуття безпеки серед користувачів будівель. Цим, зокрема, пояснюється така глобальна тенденція в архітектурі, як убертранспарентність: зменшення площі глухих стін та збільшення площі отворів.
Величезні віконні та дверні портали, які видаються так само крихкими, як кришталеві оранжереї, насправді є майже непереборною перешкодою. Цей підхід відрізняється від того, до якого звикли жителі пострадянських країн, де протягом багатьох десятиліть високі паркани з колючим дротом і глухі фасади з вікнами-бійницями залишалися атрибутами захищеної та охоронюваної території. Ні, сучасні будівлі, що надійно захищають людей, повинні відповідати принципам Design Excellence.
Вузька спеціалізація — висока відповідальність
Саме на те, щоб досягати максимальних рівнів захисту та не жертвувати при цьому естетикою архітектури, орієнтована діяльність німецької компанії SÄLZER. У 2018 році компанія стала частиною Schüco Group — найбільшого світового виробника огороджувальних систем. Schüco — це великі обсяги та преміальна якість. SÄLZER — це вузька спеціалізація, але велика відповідальність та великі інвестиції. Від співпраці виграли обидва партнери, які сформували спільне портфоліо.
Томас Хаусфельдер, керівник департаменту з продажу Schüco в Україні й Ізраїлі
Томас Хаусфельдер, керівник департаменту з продажу Schüco в Україні й Ізраїлі пояснює: «Schüco — системний розробник. Це означає, що кожного разу, коли йдеться про будівництво великих будівель — веж хмарочосів або штаб-квартир великих організацій, банків і корпорацій, — це саме той випадок, коли ми можемо надати високоефективні фасадні системи, вікна та двері у великих обсягах.
Завдяки колаборації із SÄLZER у нас з’явилася можливість приймати замовлення на будівлі, де лише невелика кількість елементів має відповідати специфічним вимогам безпеки. І оскільки Schüco Group тепер може надати рішення, зокрема, для невеликих та високоспецифічних проєктів, а також комбінованих замовлень, ми виграємо на ринку, що може мати позитивний ефект для SÄLZER і Schüco разом.
Проведення випробувань і сертифікація коштують великих грошей. Нам треба заздалегідь здійснити багато тестів, перш ніж ми зможемо пропонувати продукти на ринку і продавати їх. Але SÄLZER уже має сертифікати на свої специфічні продукти. Ми витрачали б багато коштів і часу, щоб розробити такі системи й навчити наших партнерів (виробників металоконструкцій) будувати й монтувати посилені фасадні системи. Тепер ми можемо делегувати ці запити у SÄLZER і бути впевненими, що отримаємо чудовий результат».

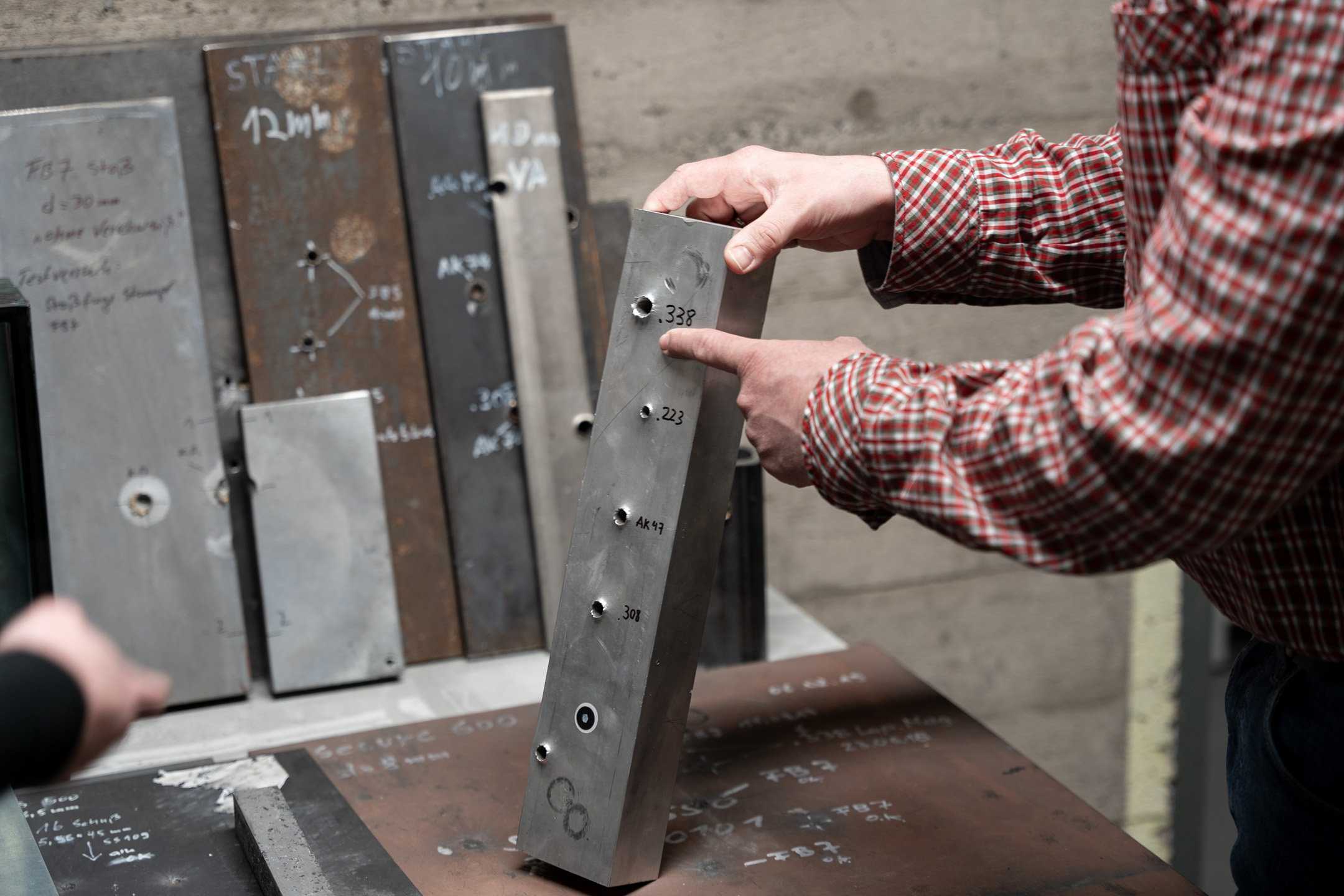

В центрі балістичних випробувань SÄLZER продукція тестується зброєю різних типів і калібрів. В цьому та інших центрах краш-тестам і випробуванням піддають не лише елементи блоку чи фасаду, але і всю конструкцію загалом. Джерело відео: saelzer-security.com
Schüco має власний солідний досвід розробок у сфері безпеки. Про пасивний протипожежний захист, вбудований у конструкцію фасадних систем для захисту мешканців, і мінімізацію збитків від пожежі ми раніше розповідали у статті «Фортеця у скляних обладунках. Секрет невразливості від Schüco». У випробувальному центрі в Білефельді проводяться й тести на кулестійкість. Але SÄLZER як вузькі фахівці мають більш глибокий досвід і отримали вже 1000 сертифікатів на свою продукцію.
Проведення випробувань і сертифікація коштують великих грошей. Нам треба заздалегідь здійснити багато тестів, перш ніж ми зможемо пропонувати продукти на ринку і продавати їх
SÄLZER тестує свою продукцію залежно від виду загрози. Стійкість до проникнення регламентується стандартом DIN EN 1627-1630 у поєднанні з DIN EN 356 і ранжується в порядку зростання рівня від RC1 до RC6. Стійкість конструкції до пострілів із вогнепальної зброї регламентується стандартами DIN EN 1522+1523 у поєднанні з DIN EN 1063 і ранжується від FB1 до FB7 та FSG. Як ми переконалися особисто, в розпорядженні співробітників центру балістичних випробувань SÄLZER є солідний арсенал, від найпростіших пістолетів до великокаліберних снайперських гвинтівок. У тирі центру можна випробовувати зразки без обмежень за швидкістю кулі або типом калібру. Для сертифікації продукція потім вирушає до незалежних акредитованих інститутів.
Стійкість до вибухів регламентується такими стандартами: DIN EN 13123-2/13124-2 (тест відстані) та =DIN EN 13123-1/13124-1 (ударна труба). Залежно від використаної маси тротилу та дистанції стійкість зростає від EXR1 до EXR5 для випробувань на відкритому повітрі, а стійкість до тиску вибухової хвилі — від EPR1 до EPR4 для випробувань ударною трубою. І оскільки ми згадали про спеціалізований стандарт НATO, то йдеться про стандарт стійкості до артилерійського удару NATO STANAG 2280.
Є також окремі стандарти безпеки, орієнтовані на застосування ручних гранат, автомобілів, споряджених вибухівкою, а також стандарти, що визначають рівень міцності загороджувальних споруд і шлагбаумів. Зрозуміло, у портфоліо входить також захист від вогню та диму. Загалом SÄLZER готові запропонувати рішення щодо захисту від семи типів загрозливих ситуацій.
За кожною функцією безпеки, захистом від злому, кулі або вибуху стоїть широкий каталог національних і міжнародних стандартів, як-от DIN або NATO, що передбачають відповідні умови тестування. Джерело фото: saelzer-security.com
Після входження до Schüco Group торговельний оборот SÄLZER суттєво зріс. Як повідомив керівник відділу корпоративних комунікацій SÄLZER Матіас Вінтер (Matthias Winter), SÄLZER розширює виробничі потужності.
У вересні буде добудовано та відкрито виставковий центр — екологічну будівлю із зеленим дахом, естетичну в кращих традиціях Design Excellence та надійну, як бункер. Ми побачили центр ще в процесі будівництва без декору на фасаді, що дозволило роздивитися потужні торці вмурованих у бетон вітринних вікон.
SÄLZER пропонує комплексні послуги: від консультацій, розроблення, тестування, виробництва та встановлення до підтримки й обслуговування. Часто SÄLZER і Schüco працюють разом над одним об’єктом. Наприклад, будівля банку на нижньому поверсі повинна мати посилені вікна та стіни, здатні витримати таран вантажівки, захист другого поверху — класом нижче, а верхні поверхи можуть оснащуватися звичайними вікнами. Крім, припустимо, сьомого поверху, де перебуває керівництво і проходять наради. Там вікна мають бути броньованими на випадок снайперського пострілу. Але зовні весь фасад має однаковий вигляд.
Ще один козир SÄLZER, який виділяє його серед конкурентів, — це можливість проведення краш-тестів і випробувань усього блоку чи фасаду загалом, а не лише окремих елементів. Скло 10-сантиметрової товщини не забезпечить безпеку, якщо рама повністю вирвана вибухом зі стіни. Навпаки — ризик травм навіть підвищується.
Щоб подібного не сталося, співпраця з архітекторами має починатися на ранній стадії проєкту. Питання не тільки в тому, що тримальні конструкції, насамперед фундамент будівлі, повинні будуть витримати вагу посилених віконних і дверних блоків, яка може досягати двох тонн, але також у тому, що конструкція не повинна мати вразливих місць. Якщо архітектори передбачили встановлення броньованих дверей, а грабіжники можуть проникнути всередину, розібравши стіну або дах, така будівля не може вважатися захищеною.
Якщо йдеться про реконструкцію об’єкта історичної спадщини, який одночасно є сховищем чи спецоб’єктом (наприклад, музей, старовинна будівля банку чи парламенту), то завдання ускладнюється. Кам’яна або цегляна кладка менш міцна порівняно із залізобетоном. Недостатньо захистити лише кілька квадратних метрів фасаду, потрібен комплекс заходів.
Ринок загалом і вимоги до класу захисту зростають, запит на blast resistancе прийшов на додачу до балістичної стійкості та захисту від зломів. Безпечне майбутнє для суспільно важливих будівель — за комбінованими рішеннями. На світлині: Посольство Німеччини в Белграді, джерело фото: www.saelzer-security.com
Вся справа в комплексі
Комплексний підхід і створення комбінованих рішень — це, мабуть, головне, що виділяє німецьку компанію на світовому ринку серед вузького кола професійних компаній у сфері безпеки. SÄLZER інвестують у тестування та наукові розробки, створюючи рішення, які в одному продукті поєднують захист від різних загроз, наприклад від злому, обстрілу та вибуху: RC5, FB7-NS та EXR5.
Матіас Вінтер: «Якщо вам потрібне куленепробивне вікно — це непросте завдання, але це також не ракетобудування. Але якщо ви повинні поєднати зломостійкість з куле- та вибухостійкістю, то в деяких випадках вам доведеться поєднати протилежні фізичні властивості. Це дуже ускладнює розроблення такої системи. Але ми це робимо. І робимо в різних комбінаціях. Клієнт може сказати: мені потрібен найвищий захист від вибухівки та куль, але тільки середній захист від злому. Ми виготовляємо вироби за індивідуальними вимогами».
Технічна складність виконання подібних замовлень полягає також у тому, що балістична стійкість (bullet resistance) досягається підвищенням жорсткості фасаду або вікна, тоді як вибухостійкість (blast resistance) потребує підвищення пластичності. Це зумовлено рухом вибухової хвилі, яка вигинає вікно та стіну всередину, а потім назад кілька разів. Фасад має бути гнучким, щоб витримати коливання. Експерти називають цю проблему парадоксом конструкції, але вже навчилися її вирішувати.
Балістична стійкість досягається підвищенням жорсткості фасаду, тоді як вибухостійкість потребує підвищення пластичності. Експерти називають цю проблему парадоксом конструкції, але вже навчилися її вирішувати. Джерело фото: www.saelzer-security.com
«Майбутнє — за комбінованими рішеннями, — упевнений Карлхайнц Манкель (Karlheinz Mankel), голова департаменту розвитку SÄLZER. — Ви не знаєте, з чим прийде терорист. Із вогнепальною зброєю? З бомбою? Чи він прийде з інструментами, щоб проникнути всередину та напасти на вас у вашому домі? Ви не знаєте, яку зброю застосує проти вас ворог. Відповідь — це комбіновані системи.
В останні роки я помічаю зростання запитів на вибухостійкість. 30 років тому, коли я починав працювати в компанії, клієнти частіше запитували bulletproof і захист від злому. Але після подій 11 вересня 2001 року (теракту, також відомого, як 9/11 — серії скоординованих атак ісламістської організації «Аль-Каїда». — Прим. ред.) це змінилося. Того ж року ми почали проводити перші випробування стійкості до вибухів. Американський і британський уряди переобладнали будівлі своїх посольств, щоб зробити їх blast resistancе. Відтоді я відчуваю, що попит на вибухостійкість будівель тільки зростає».
SÄLZER інвестують у тестування та наукові розробки, створюючи рішення, які в одному продукті поєднують захист від різних загроз
Зростає ринок загалом і вимоги до класу захисту. Голова відділу міжнародних продажів SÄLZER Фабріс Соболовський (Fabrice Sobolowski) не виключає, що це реакція на широкомасштабну агресію росії в Україні.
Фабріс Соболовський: «Ми бачимо дуже високе зростання поінформованості про безпеку. Раніше безпека була не найважливішою темою. Найчастіше траплялося таке ставлення: ми повинні відповідати встановленому рівню захисту, але дизайн, охорона навколишнього середовища і, що не менш важливо, бюджет мають такий самий або навіть вищий пріоритет. Завжди була готовність іти на компроміс за рахунок безпеки. Тепер поінформованість та інтерес до того, як працюють ці системи, насправді підвищуються. Я суджу з питань архітекторів або проєктувальників, які приходять до нас за порадою. І я думаю, що в майбутньому ми зможемо вимірювати це з погляду товарообігу.
Наш найбільший ринок — це Німеччина та країни НАТО в Європі, де розташовані хаби НАТО, країни, де групуються сили реагування. З України вже три роки великих замовлень немає. Я можу уявити, що дуже складно інвестувати в умовах високої нестабільності.
У Європі багато компаній замислюються не лише про те, як встановити захист, а і як підвищити його рівень. Я пам’ятаю проєкт, який ми реалізували торік. Реконструкції зазнав дуже сучасний будинок із потрійним склінням. Потрійне скління — це висока якість, відмінна теплоізоляція та екологічність. Але все це демонтували та замінили такою самою системою, але з вищим рівнем безпеки».

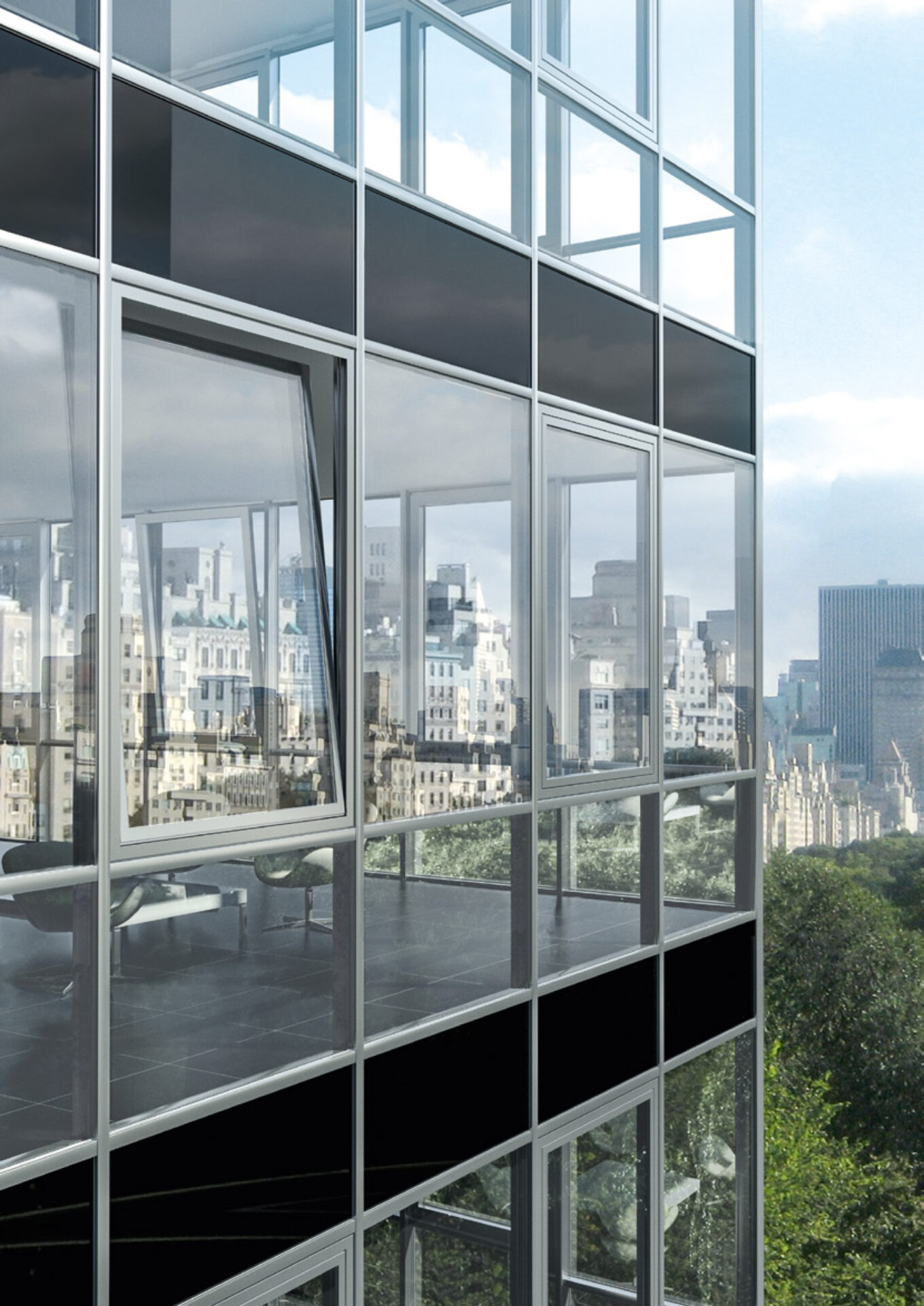

Високоефективний фасад із вузькими профілями та широким склінням базується на системі Schüco FWS і забезпечує захист у разі різних сценаріїв загроз. Джерело фото: www.saelzer-security.com
Капсульні рішення
У портфоліо SÄLZER входять модульні капсули-укриття, які забезпечують захист від мінометного й артилерійського вогню. Вони можуть використовуватися як спостережні пункти або пункти охорони. Під час випробувань на полігоні захисна стіна шелтера SÄLZER витримала вибух артилерійського снаряда калібру 155 мм на відстані лише 1,5 метра. Ці значення відповідають класу стійкості C5 відповідно до стандарту NАТО STANAG 2280, що забезпечує максимальний захист від вибуху. Нещодавно з Марбурга відправили в Україну один із таких шелтерів. Втім, детальної інформації про замовлення своїх клієнтів SÄLZER не розповсюджує. Модульні шелтери можуть також використовуватися в житловому секторі та на підприємствах.
Матіас Вінтер: «У нас є модульна система, яку можна встановити як кімнату відпочинку, наприклад, у виробничих будівлях, щоб працівники могли робити перерви та відпочивати в безпеці. Це актуально для компаній нафтохімічної промисловості, АЕС чи електростанцій. Немає потреби пояснювати, наскільки легко атакувати інфраструктуру, але це можливо не тільки на війні. Є такі приклади, як велика промислова аварія на півдні Німеччини у 2018 році: вибух і пожежа на нафтопереробному заводі. Персонал повинен мати приміщення, захищене від вогню, вибуху та хімічного впливу».
До портфоліо SÄLZER входять модульні укриття, які можуть використовуватися як спостережні пункти або пункти охорони. Стіна шелтера витримує вибух артилерійського снаряда калібру 155 мм на відстані 1,5 м. На світлині: Посольство Німеччини в Белграді, джерело фото: www.saelzer-security.com
Оцінка загроз та управління безпекою
Широкомасштабна агресія рф — це виклик для ринку систем безпеки. Невибіркове використання зброї, зокрема важкої артилерії в населених пунктах, — це катастрофічний сценарій, який, здавалося б, неможливий у XXI столітті. До того ж в останні роки стало очевидним, що спецслужби втратили монополію на спеціалізовану зброю. Снайперські гвинтівки та армійська зброя, зокрема й такі, що перебувають на озброєнні солдат НАТО, поширилися по всьому світу. Урядові та корпоративні служби безпеки переглядають свої стратегії.
Карлхайнц Манкель вважає, що в найближчому майбутньому стандарти безпеки уніфікуватимуться й посилюватимуться. Відсутність уніфікації сьогодні є проблемою для виробників, оскільки експансія на нові ринки потребує сертифікації за національними стандартами.
Матіас Вінтер: «Зазвичай мається на увазі, що мета кіберзлочинця — вкрасти дані. Але дані можна не лише вкрасти, а й знищити. Наприклад, підірвати дата-центри банку, глобальної компанії або медичних закладів було б великим терористичним актом»
Карлхайнц Манкель: «На сьогодні найвищі вимоги до стійкості будівель перед фізичними атаками встановлює британський стандарт LPS 1175. Це високий стандарт, оскільки він починається з дій звичайного грабіжника й закінчується масштабними терористичними атаками.
Але неможливо порівнювати стандарти точно. Наприклад, європейський і німецький стандарти спрямовані на несанкціоноване проникнення (Forced Entry). Тобто хтось приходить уночі й потай намагається проникнути в будівлю з метою забрати цінності.
Американський та європейський стандарти стійкості будівель до фізичних атак концентруються на відмінних типах загроз. Актуальний виклик для інженерів SÄLZER сьогодні — спеціалізований захист для дата-центрів. Джерело фото: www.saelzer-security.com
Але американський стандарт Forced Entry орієнтований на перешкоджання натовпу. Як ви пам’ятаєте, люди намагалися штурмом взяти Капітолій у Вашингтоні — їм не потрібні викрутка або долото. Це натовп: він може використовувати дорожні знаки як зброю та головні входи для проникнення. І він не боїться поліції».
Кібербезпека — це ще один актуальний виклик, над вирішенням якого працюють інженери SÄLZER. Проблема не лише в загрозі дистанційного хакінгу, який може вивести з ладу систему централізованого керування будинком або перехопити контроль. У статті «Фортеця у скляних обладунках. Секрет невразливості від Schüco» ми пояснювали, чому конструктори Schüco воліють оснащувати вікна та двері мехатронними системами допуску та зачинення: у разі блекауту чи злому системи ними можна керувати вручну.
Матіас Вінтер каже, що одним із перспективних напрямків SÄLZER сьогодні є спеціалізована охорона дата-центрів. Ці об’єкти зберігають величезні обсяги інформації, які зазвичай зачіпають мережі, що знаходяться далеко за межами фізичного розташування таких центрів.
Матіас Вінтер: «Зазвичай мається на увазі, що мета кіберзлочинця — вкрасти дані. Але дані можна не лише вкрасти, а й знищити. Наприклад, підірвати дата-центри банку, глобальної компанії або медичних закладів було б великим терористичним актом. Тому мета — захистити їх від таких атак. Це ще один напрямок нашої роботи».
Фасади S1es з інтегрованими компонентами безпеки, розроблені SÄLZER, візуально й архітектурно поєднуються з фасадними системами Schüco FWS без відмінностей у рівнях захисту. Джерело фото: www.schueco.com
Декарбонізація та sustainability
«Так, наші системи мають захистити людину в момент терористичної атаки, але 365 днів на рік вони функціонують, як оболонка будівлі, як звичайні вікна та двері, — нагадує Карлхайнц Манкель. — Тому на них поширюються ті самі вимоги. Ми є частиною Schüco, компанії, яка дотримується найвищих норм стійкості та екологічності. Все, що пов’язане з контролем викидів вуглекислого газу, так само важливе як для Schüco, так і для SÄLZER.
Наші вироби виготовлені з того самого алюмінію, сталі та скла, як і вікна Schüco, а також підлягають переробці. Їх можна переплавити, відокремивши ізолюючі планки та прокладки. Schüco вже використовує перероблений алюміній, і цей процес удосконалюватиметься. Від низьковуглецевого алюмінію до наднизьковуглецевого тощо. У нас є команда, яка відповідає за інновації, і ми тісно співпрацюємо з нашими колегами в Білефельді, проводимо зустрічі кожні пару тижнів. Минулої зустрічі ми обговорювали перспективи переробки ізолюючих планок із поліаміду. Це важлива проблема».
Процеси декарбонізації, безперечно, є викликом для високих вимог SÄLZER до власної продукції. Якщо змінюються властивості алюмінію, сталі або технологія виробництва будь-яких комплектуючих, це вимагає проведення повторних випробувань, щоб переконатися, чи зберігає конструкція свої захисні властивості, жорсткість і статику. Йдеться не про якісь незначні відмінності в дизайні чи текстурі, а про питання охорони життя та здоров’я людини.
Політика відповідального виробництва та контроль викидів вуглецю важливі для експертів Schüco і SÄLZER. Вироби з металів і скла підлягають переробці, їх можна переплавити, відокремивши ізолюючі планки й шари, та використовувати повторно. Джерело фото: www.saelzer-security.com
Є й загальніші проблеми. Стратегії безпеки та сталого проєктування об’єкта можуть суттєво впливати одна на одну, а іноді й суперечити. Наприклад, щільна змішана забудова, яку пропагують урбаністи, влаштування підземних паркінгів замість відкритих, занурення будівлі в тінь високих дерев скорочують захисний периметр навколо будівлі. Тож необхідно підвищувати рівень захисту фасаду. Потрібно враховувати й те, що активні системи безпеки, необхідні для пом’якшення наслідків стихійних лих, для захисту від пожеж і терористичних атак, підвищують енергетичне навантаження на будівлю.
Карлхайнц Манкель: «Наші вироби виготовлені з того самого алюмінію, сталі та скла, як і вікна Schüco, а також підлягають переробці. Їх можна переплавити, відокремивши ізолюючі планки та прокладки. Schüco вже використовує перероблений алюміній, і цей процес удосконалюватиметься»
Водночас рішення щодо збирання дощової води у вигляді водойм сприяють пожежній безпеці будівлі, а горбистий рельєф може служити перешкодою для злочинців і буфером для вибухової хвилі. Але такі рішення слід передбачити проєктом. Це дозволить оптимізувати бюджет, оскільки безпека була й залишається ресурсомісткою статтею витрат. Ось чому співпраця між замовниками, архітекторами та фахівцями з безпеки має починатися на ранній стадії, бажано на етапі створення концепції, — на цьому акцентували всі співробітники SÄLZER і Schüco, з якими ми спілкувалися під час нашого візиту.
Незважаючи на велику кількість викликів, саме динамічність ринку, зростаюча відповідальність і швидкість розвитку технологій роблять працю співробітників SÄLZER настільки цікавою. Філософія етичного дуалізму, та й просто реалістичний погляд на життя, на жаль, не передбачають сценаріїв безпроблемного майбутнього. Характер загроз змінюватиметься, але паралельно створюватимуться нові рішення безпеки. Як ми будемо захищати наші будинки та офіси завтра? Якою буде нова броня? Внутрішня чи зовнішня оболонка, що перетворює будівлю на капсулу? Чи, як у фантастичних фільмах, силове поле? Нічого неможливого. Відвідування SÄLZER вселяє впевненість, що рішення є.
