Система MasterPatio от Reynaers Aluminium

Издавна человек стремился стереть всякую грань между стенами своего жилища и внешним миром. Свидетельство тому — история архитектуры и строительства и в частности эволюция систем остекления от небольших, даже незастекленных фрамуг, впускавших лишь воздух и немного света, до искусных витражных оформлений гигантских оконных проемов и сложных современных светопрозрачных конструкций. Вместе с партнером рубрики Reynaers Aluminium разбираемся, как нынешние системы остекления помогают архитектуре следовать за природой.

Закрепил в архитектурной форме неразрывную связь человека и природы отец органической архитектуры и стиля прерий Фрэнк Ллойд Райт. Он считал, что контекст архитектуры зависит от окружающей среды и потому буквально «растворял» в ней свои творения. Особенно это касалось частных домов. Квинтэссенцией его подхода стал знаменитый «Дом над водопадом» для четы Кауфманов в пенсильванских лесах. Архитектор и сам жил в похожем доме — это была его резиденция, школа и студия Taliesin. Он же первым стал применять ленточное и панорамное остекление в своих проектах, легко заменяя целые стены прозрачными плоскостями, чтобы ничто не мешало единению внутреннего пространства с окружающим ландшафтом, еще до того, как это стали делать Корбю и Мис ван дер Роэ, наследовавшие в чем‑то его философию проектирования, во всяком случае, в том, что касалось открытости жилой среды внешнему миру. Однако в отличие от Райта, они стремились впустить внутрь не природный, а городской пейзаж, сформированный в идеале новой прогрессивной архитектурой… и природой. А Мис и вовсе стал создателем первых в мире стеклянных небоскребов, положив начало такому широко известному сегодня явлению, как сплошное фасадное остекление.

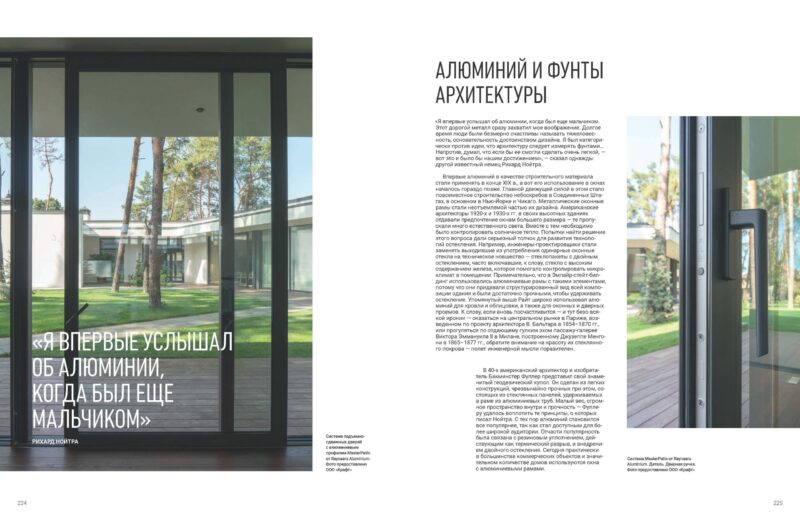

Алюминий и фунты архитектуры

«Я впервые услышал об алюминии, когда был еще мальчиком. Этот дорогой металл сразу захватил мое воображение. Долгое время люди были безмерно счастливы называть тяжеловесность, основательность достоинством дизайна. Я был категорически против идеи, что архитектуру следует измерять фунтами… Напротив, думал, что если бы ее смогли сделать очень легкой, — вот это и было бы нашим достижением», — сказал однажды другой известный немец Рихард Нойтра.

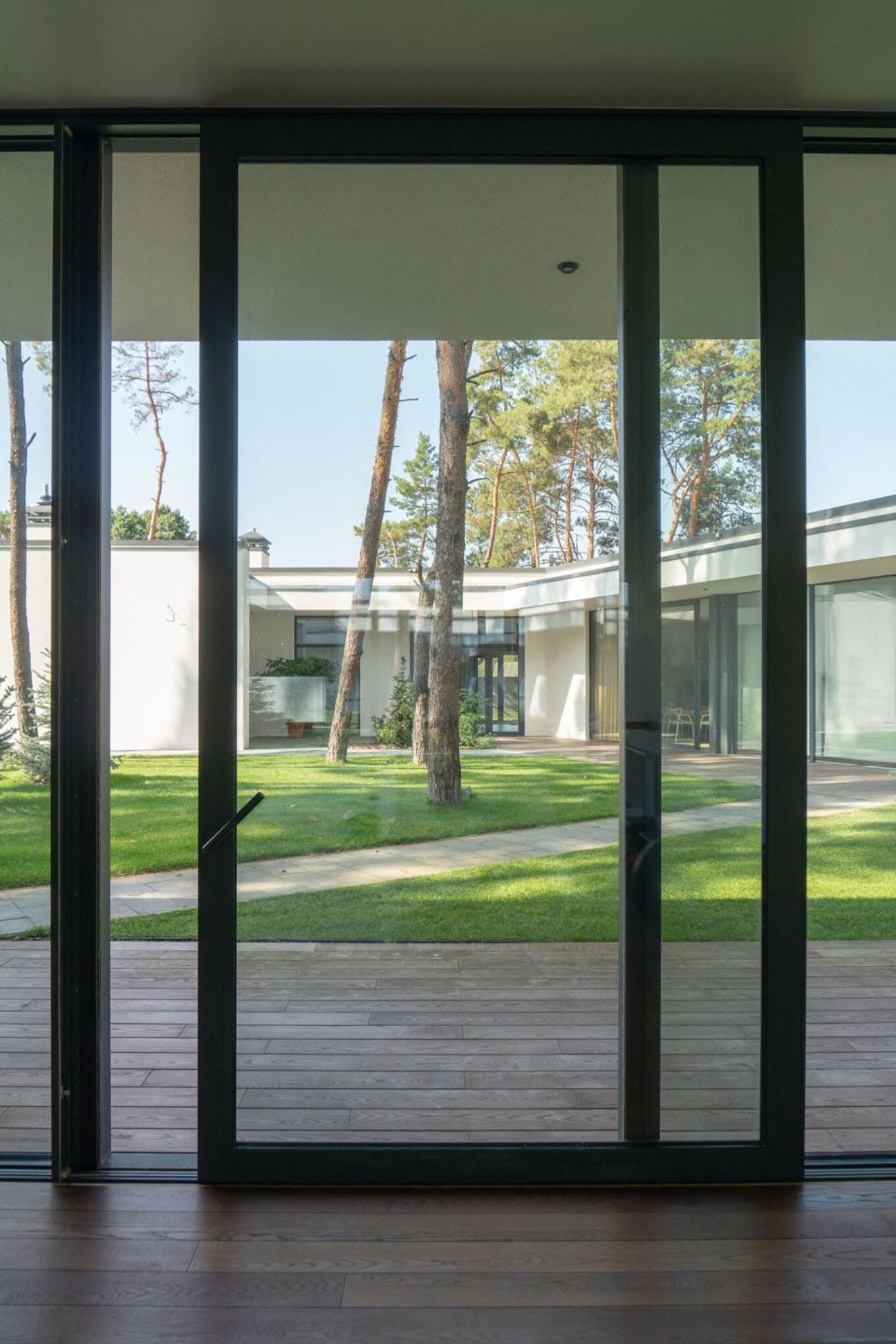

Система подъемно-сдвижных дверей с алюминиевым профилем MasterPatio от Reynaers Aluminium. Фото предоставлено ООО «Крафт»

Впервые алюминий в качестве строительного материала стали применять в конце XIX в., а вот его использование в окнах началось гораздо позже. Главной движущей силой в этом стало повсеместное строительство небоскребов в Соединенных Штатах, в основном в Нью-Йорке и Чикаго. Металлические оконные рамы стали неотъемлемой частью их дизайна. Американские архитекторы 1920‑х и 1930‑х гг. в своих высотных зданиях отдавали предпочтение окнам большего размера — те пропускали много естественного света. Вместе с тем необходимо было контролировать солнечное тепло. Попытки найти решение этого вопроса дали серьезный толчок для развития технологий остекления. Например, инженеры-проектировщики стали заменять выходившие из употребления одинарные оконные стекла на техническое новшество — стеклопакеты с двойным остеклением, часто включавшие, к слову, стекло с высоким содержанием железа, которое помогало контролировать микроклимат в помещении. Примечательно, что в Эмпайр-стейт-билдинг использовались алюминиевые рамы с такими элементами, потому что они придавали структурированный вид всей композиции здания и были достаточно прочными, чтобы удерживать остекление. Упомянутый выше Райт широко использовал алюминий для кровли и облицовки, а также для оконных и дверных проемов. К слову, если вновь посчастливится — и тут безо всякой иронии — оказаться на центральном рынке в Париже, возведенном по проекту архитектора В. Бальтара в 1854–1870 гг., или прогуляться по отдающему гулким эхом пассажу-галерее Виктора Эммануила II в Милане, построенному Джузеппе Менгони в 1865–1877 гг., обратите внимание на красоту их стеклянного покрова — полет инженерной мысли поразителен.

«Я впервые услышал об алюминии, когда был еще мальчиком»

Рихард Нойтра

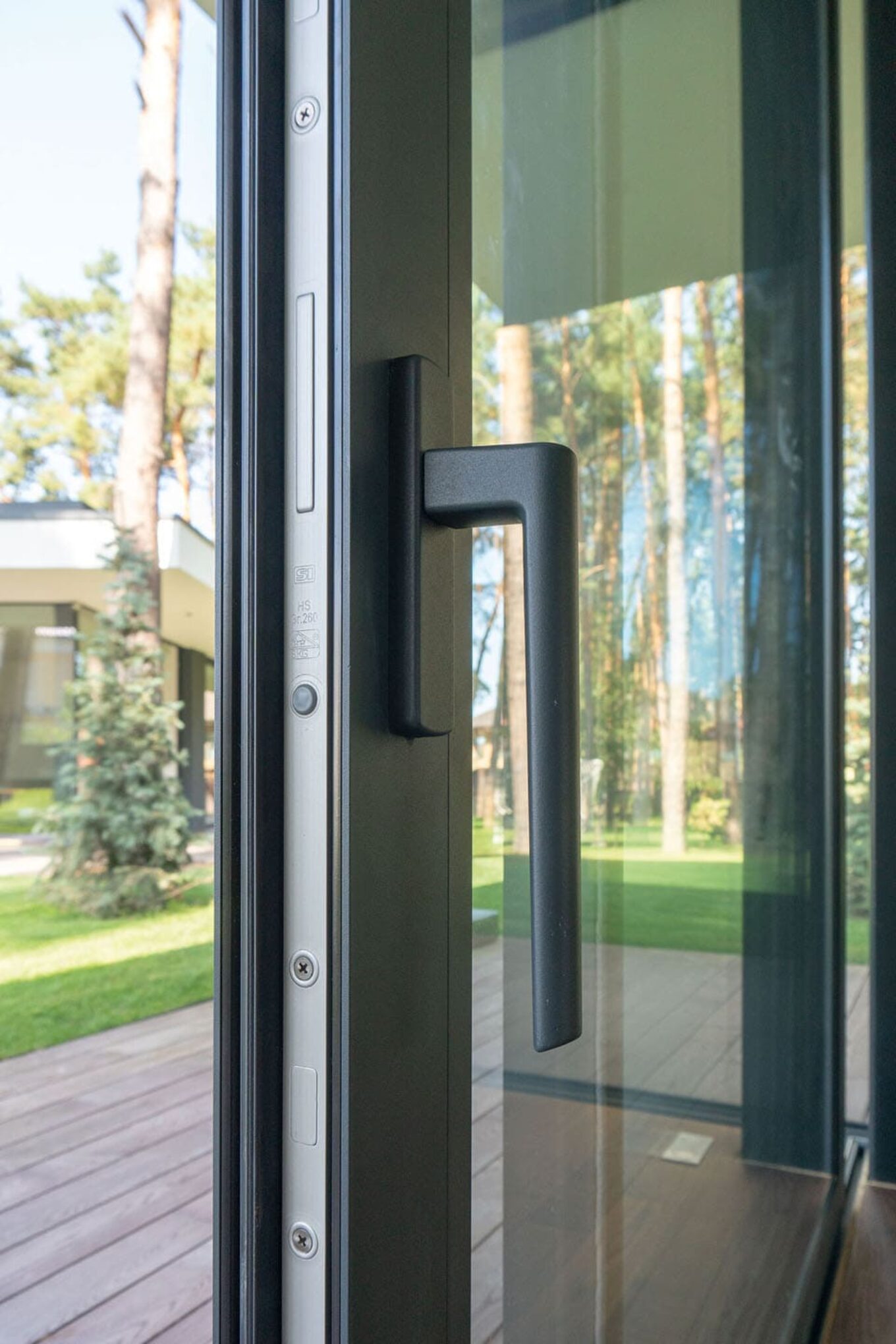

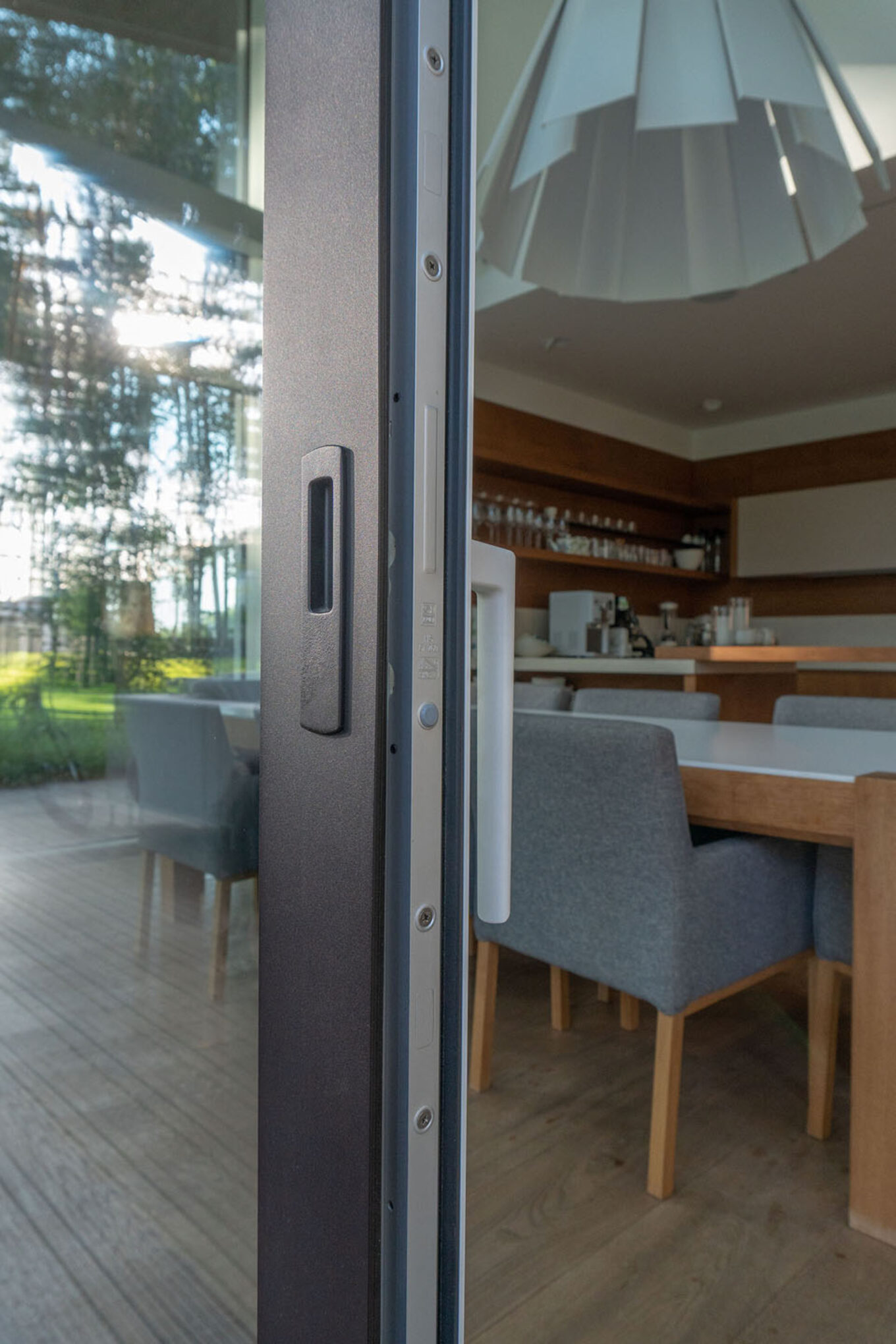

Система MasterPatio от Reynaers Aluminium. Деталь. Дверная ручка. Фото предоставлено ООО «Крафт»

В 40‑х американский архитектор и изобретатель Бакминстер Фуллер представил свой знаменитый геодезический купол. Он сделан из легких конструкций, чрезвычайно прочных при этом, состоящих из стеклянных панелей, удерживаемых в раме из алюминиевых труб. Малый вес, огромное пространство внутри и прочность — Фуллеру удалось воплотить те принципы, о которых писал Нойтра. С тех пор алюминий становился все популярнее, так как стал доступным для более широкой аудитории. Отчасти популярность была связана с резиновым уплотнением, действующим как термический разрыв, и внедрением двойного остекления. Сегодня практически в большинстве коммерческих объектов и значительном количестве домов используются окна с алюминиевыми рамами.



Кризис – двигатель прогресса?

Энергетический кризис, разразившийся в 1970‑х, произвел мощный сдвиг во всех областях производства, строительства, архитектуры в сторону энергоэффективной модернизации, включая модернизацию окон. Например, американское правительство впервые начало финансировать исследования в области повышения эксплуатационных характеристик оконных стекол. Алюминиевые окна с высокой теплоизоляцией были исследованы особенно тщательно, и вскоре было обнаружено, что термический разрыв в середине рамы наиболее эффективен. С тех пор производители алюминиевых окон постоянно изучают способы улучшения таких термических разделителей.

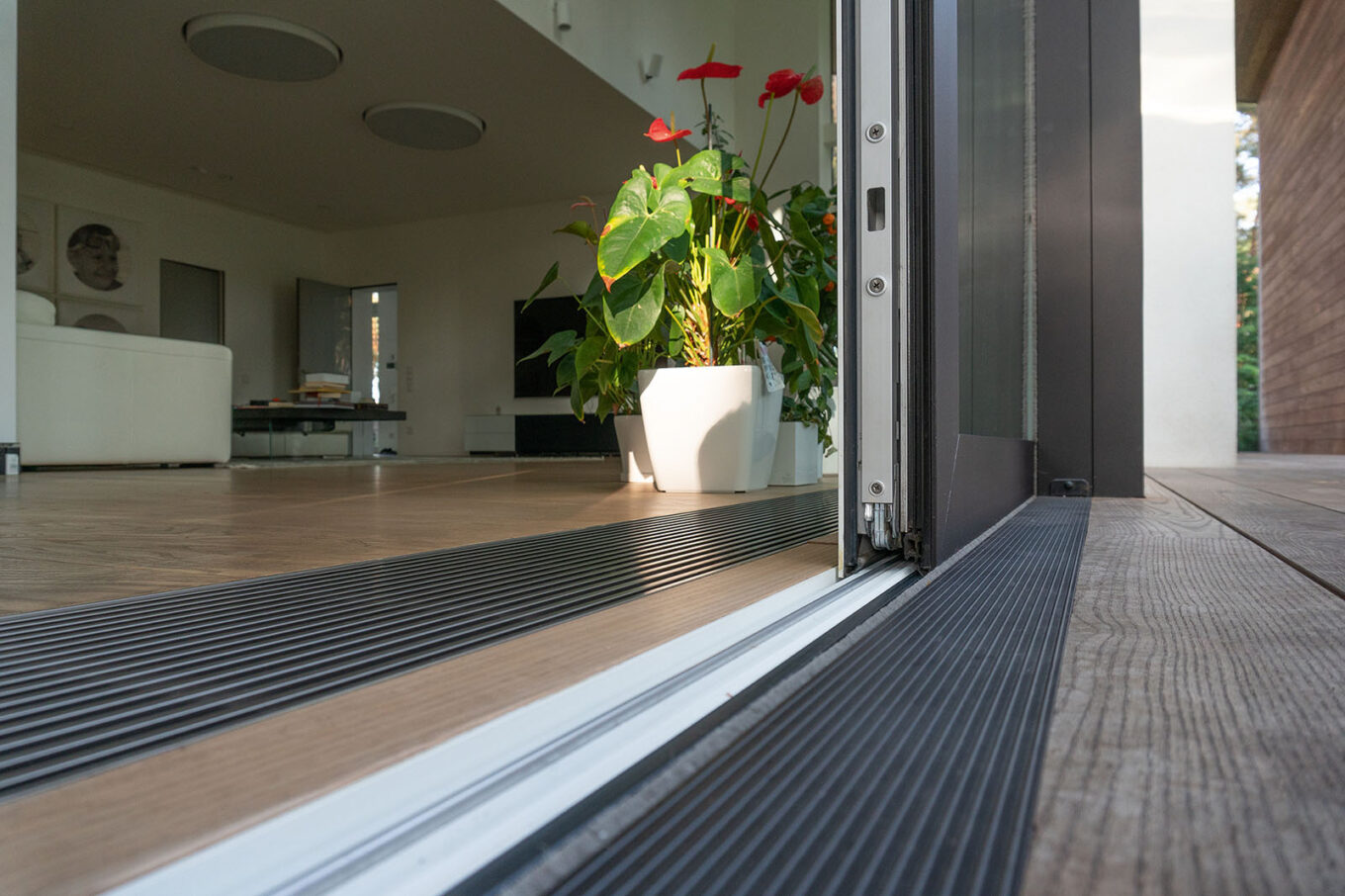

MasterPatio от Reynaers Aluminium в подсистеме монорельс. Частная резиденция, выход на террасу. Фото предоставлено ООО «Крафт»

В 1990‑х и 2000‑х годах, когда доминантой в развитии строительных технологий стала экологичность, возникла необходимость в энергоэффективных алюминиевых окнах, подходящих для использования в пассивных домах, они стали включать в себя все более совершенные тепловые разделители. Например, некоторые производители ввели в свою продукцию изоляционную ленту из армированного стекловолокном полиамида 6.6, стали применять изоляционные ленты из АБС-пластика, пенополиамид и другие разработки, повышающие ее энергоэффективность.

Фрагмент системы раздвижных алюминиевых дверей MasterPatio от Reynaers Aluminium. Частная резиденция, ракурс интерьера гостиной с выходом на террасу. Фото предоставлено ООО «Крафт»

Сегодня оконный профиль из алюминия становится частью серьезных инженерных систем остекления окон, дверей, раздвижных конструкций, балконов, фасадов. Европейским лидером в их разработке и производстве является компания Reynaers Aluminium со штаб-квартирой в Дюффеле (Королевство Бельгия), работающая на мировом рынке более 55 лет. В прошлом, 2020 г. она выпустила новую модель MasterPatio, обещающую стать новым словом в подвижно-сдвижных системах из алюминиевого профиля.

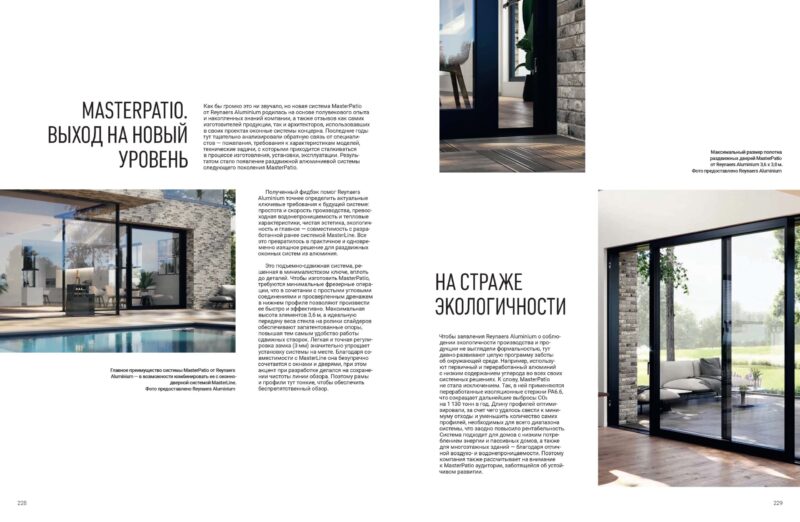

MasterPatio. Выход на новый уровень

Как бы громко это ни звучало, но новая система MasterPatio от Reynaers Aluminium родилась на основе полувекового опыта и накопленных знаний компании, а также отзывов как самих изготовителей продукции, так и архитекторов, использовавших в своих проектах оконные системы концерна. Последние годы тут тщательно анализировали обратную связь от специалистов — пожелания, требования к характеристикам моделей, технические задачи, с которыми приходится сталкиваться в процессе изготовления, установки, эксплуатации. Результатом стало появление раздвижной алюминиевой системы следующего поколения MasterPatio.

Главное преимущество системы MasterPatio от Reynaers Aluminium — в возможности комбинировать ее с оконно-дверной системой MasterLine. Фото предоставлено Reynaers Aluminium

Полученный фидбэк помог Reynaers Aluminium точнее определить актуальные ключевые требования к будущей системе: простота и скорость производства, превосходная водонепроницаемость и тепловые характеристики, чистая эстетика, экологичность и главное — совместимость с разработанной ранее системой MasterLine. Все это превратилось в практичное и одновременно изящное решение для раздвижных оконных систем из алюминия.

Это подъемно-сдвижная система, решенная в минималистском ключе, вплоть до деталей. Чтобы изготовить MasterPatio, требуются минимальные фрезерные операции, что в сочетании с простыми угловыми соединениями и просверленным дренажем в нижнем профиле позволяют произвести ее быстро и эффективно. Максимальная высота элементов 3,6 м, а идеальную передачу веса стекла на ролики слайдеров обеспечивают запатентованные опоры, повышая тем самым удобство работы сдвижных створок. Легкая и точная регулировка замка (3 мм) значительно упрощает установку системы на месте. Благодаря совместимости с MasterLine она безупречно сочетается с окнами и дверями, при этом акцент при разработке делался на сохранении чистоты линии обзора. Поэтому рамы и профили тут тонкие, чтобы обеспечить беспрепятственный обзор.

Максимальный размер полотна раздвижных дверей MasterPatio от Reynaers Aluminium 3,6 x 3,0 м. Фото предоставлено Reynaers Aluminium

На страже экологичности

Чтобы заявления Reynaers Aluminium о соблюдении экологичности производства и продукции не выглядели формальностью, тут давно развивают целую программу заботы об окружающей среде. Например, используют первичный и переработанный алюминий с низким содержанием углерода во всех своих системных решениях. К слову, MasterPatio не стала исключением. Так, в ней применяются переработанные изоляционные стержни PA6.6, что сокращает дальнейшие выбросы CO2 на 1 130 тонн в год. Длину профилей оптимизировали, за счет чего удалось свести к минимуму отходы и уменьшить количество самих профилей, необходимых для всего диапазона системы, что заодно повысило рентабельность. Система подходит для домов с низким потреблением энергии и пассивных домов, а также для многоэтажных зданий — благодаря отличной воздухо- и водонепроницаемости. Поэтому компания также рассчитывает на внимание к MasterPatio аудитории, заботящейся об устойчивом развитии.

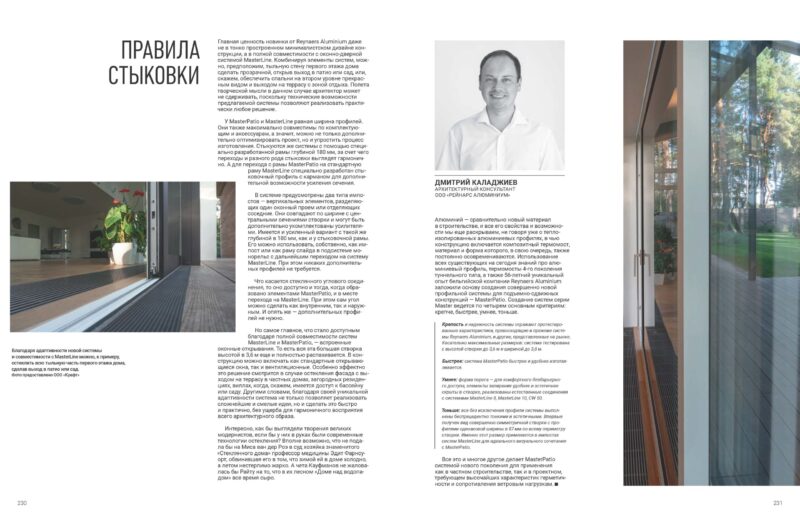

Правила стыковки

Главная ценность новинки от Reynaers Aluminium даже не в тонко простроенном минималистском дизайне конструкции, а в полной совместимости с оконно-дверной системой MasterLine. Комбинируя элементы систем, можно, предположим, тыльную стену первого этажа дома сделать прозрачной, открыв выход в патио или сад, или, скажем, обеспечить спальни на втором уровне прекрасным видом и выходом на террасу с зоной отдыха. Полета творческой мысли в данном случае архитектор может не сдерживать, поскольку технические возможности предлагаемой системы позволяют реализовать практически любое решение.

У MasterPatio и MasterLine равная ширина профилей. Они также максимально совместимы по комплектующим и аксессуарам, а значит, можно не только дополнительно оптимизировать проект, но и упростить процесс изготовления. Стыкуются же системы с помощью специально разработанной рамы глубиной 180 мм, за счет чего переходы и разного рода стыковки выглядят гармонично. А для перехода с рамы MasterPatio на стандартную раму MasterLine специально разработан стыковочный профиль с карманом для дополнительной возможности усиления сечения.

Комбинируя элементы систем, можно тыльную стену первого этажа сделать прозрачной или обеспечить прекрасный вид и выход на террасу на втором этаже

В системе предусмотрены два типа импостов — вертикальных элементов, разделяющих один оконный проем или отделяющих соседние. Они совпадают по ширине с центральными сечениями створки и могут быть дополнительно укомплектованы усилителями. Имеется и усиленный вариант с такой же глубиной в 180 мм, как и у стыковочной рамы. Его можно использовать, собственно, как импост или как раму слайда в подсистеме монорельс с дальнейшим переходом на систему MasterLine. При этом никаких дополнительных профилей не требуется.

Что касается стеклянного углового соединения, то оно доступно и тогда, когда образовано элементами MasterPatio, и в месте перехода на MasterLine. При этом сам угол можно сделать как внутренним, так и наружным. И опять же — дополнительных профилей не нужно.

Благодаря адаптивности новой системы и совместимости с MasterLine можно, к примеру, остеклить всю тыльную часть первого этажа дома, сделав выход в патио или сад. Фото предоставлено ООО «Крафт»

Но самое главное, что стало доступным благодаря полной совместимости систем MasterLine и MasterPatio, — встроенные оконные открывания. То есть вся эта большая створка высотой в 3,6 м еще и полностью распахивается. В конструкцию можно включать как стандартные открывающиеся окна, так и вентиляционные. Особенно эффектно это решение смотрится в случае остекления фасада с выходом на террасу в частных домах, загородных резиденциях, виллах, когда, скажем, имеется доступ к бассейну или саду. Другими словами, благодаря своей уникальной адаптивности система не только позволяет реализовать сложнейшие и смелые идеи, но и сделать это быстро и практично, без ущерба для гармоничного восприятия всего архитектурного образа.

Интересно, как бы выглядели творения великих модернистов, если бы у них в руках были современные технологии остекления? Вполне возможно, что не подала бы на Миса ван дер Роэ в суд хозяйка знаменитого «Стеклянного дома» профессор медицины Эдит Фарнсуорт, обвинившая его в том, что зимой ей в доме холодно, а летом нестерпимо жарко. А чета Кауфманов не жаловалась бы Райту на то, что в их лесном «Доме над водопадом» все время сыро.



Дмитрий Каладжиев

Архитектурный консультант OOO «Рейнарс Алюминиум»

Дмитрий Каладжиев, архитектурный консультант OOO «Рейнарс Алюминиум»

Алюминий — сравнительно новый материал в строительстве, и все его свойства и возможности мы еще раскрываем, не говоря уже о теплоизолированных алюминиевых профилях, в чью конструкцию включается композитный термомост, материал и форма которого, в свою очередь, также постоянно осовремениваются. Использование всех существующих на сегодня знаний про алюминиевый профиль, термомосты 4‑го поколения туннельного типа, а также 56‑летний уникальный опыт бельгийской компании Reynaers Aluminium заложили основу создания совершенно новой профильной системы для подъемно-сдвижных конструкций — MasterPatio. Создание систем серии Master ведется по четырем основным критериям: крепче, быстрее, умнее, тоньше.

  • Крепость и надежность системы отражают протестированные характеристики, превосходящие и прежние системы Reynaers Aluminium, и другие, представленные на рынке. Касательно максимальных размеров: система тестирована с высотой створки до 3,6 м и шириной до 3,0 м.
  • Быстрее: система MasterPatio быстрее и удобнее изготавливается.
  • Умнее: форма порога — для комфортного безбарьерного доступа, элементы запирания удобнее и эстетичнее скрыты в створке, реализованы естественные соединения с системами MasterLine 8, MasterLine 10, CW 50.
  • Тоньше: все без исключения профили системы выполнены беспрецедентно тонкими и эстетичными. Впервые получен вид совершенно симметричной створки с профилями одинаковой ширины в 87 мм по всему периметру створки. Именно этот размер применяется в импостах систем MasterLine для идеального визуального сочетания с MasterPatio.

Все это и многое другое делает MasterPatio системой нового поколения для применения как в частном строительстве, так и в проектном, требующем высочайших характеристик герметичности и сопротивления ветровым нагрузкам.



/Материал опубликован на страницах #30 тома PRAGMATIKA.MEDIA/
