MANEZH. Натяжные тентовые системы солнцезащиты.

Надежда Богатая / Архитектура /

Вместе с партнером нашей рубрики компанией MANEZH мы продолжаем разговор о современных солнцезащитных системах. В этот раз речь пойдет о генезисе такого архитектурного элемента, как тентовая конструкция, и о такой ее вариации, как современные солнцезащитные паруса.

Одним из древнейших изобретений человечества, появление которого обусловлено острой жизненной необходимостью защитить себя и свой дом от солнца или непогоды, является тент или навес. Самые первые примитивные конструкции появились еще в глубокой древности, когда человек, сооружая себе жилище, обматывал деревянный каркас шкурами животных или тканью. Вспомнить, к примеру, шатры бедуинов, монгольские юрты, индийские вигвамы и прочие разновидности переносного жилья кочевых народов.

Принцип конструкции тентовых навесов за многие тысячи лет остался прежним

Со временем спектр их применения только расширялся — навесы над хозяйскими постройками, роскошные балдахины для вельмож и царей, палатки всевозможных типов, торговые лотки, цирки-шапито, военные лагеря и нынешние лагеря для беженцев, тентовые павильоны в садах и парках, выставочные пространства и спортивные сооружения, ангары для военной и не только техники, места общественных собраний и отдыха — и это далеко не полный перечень.

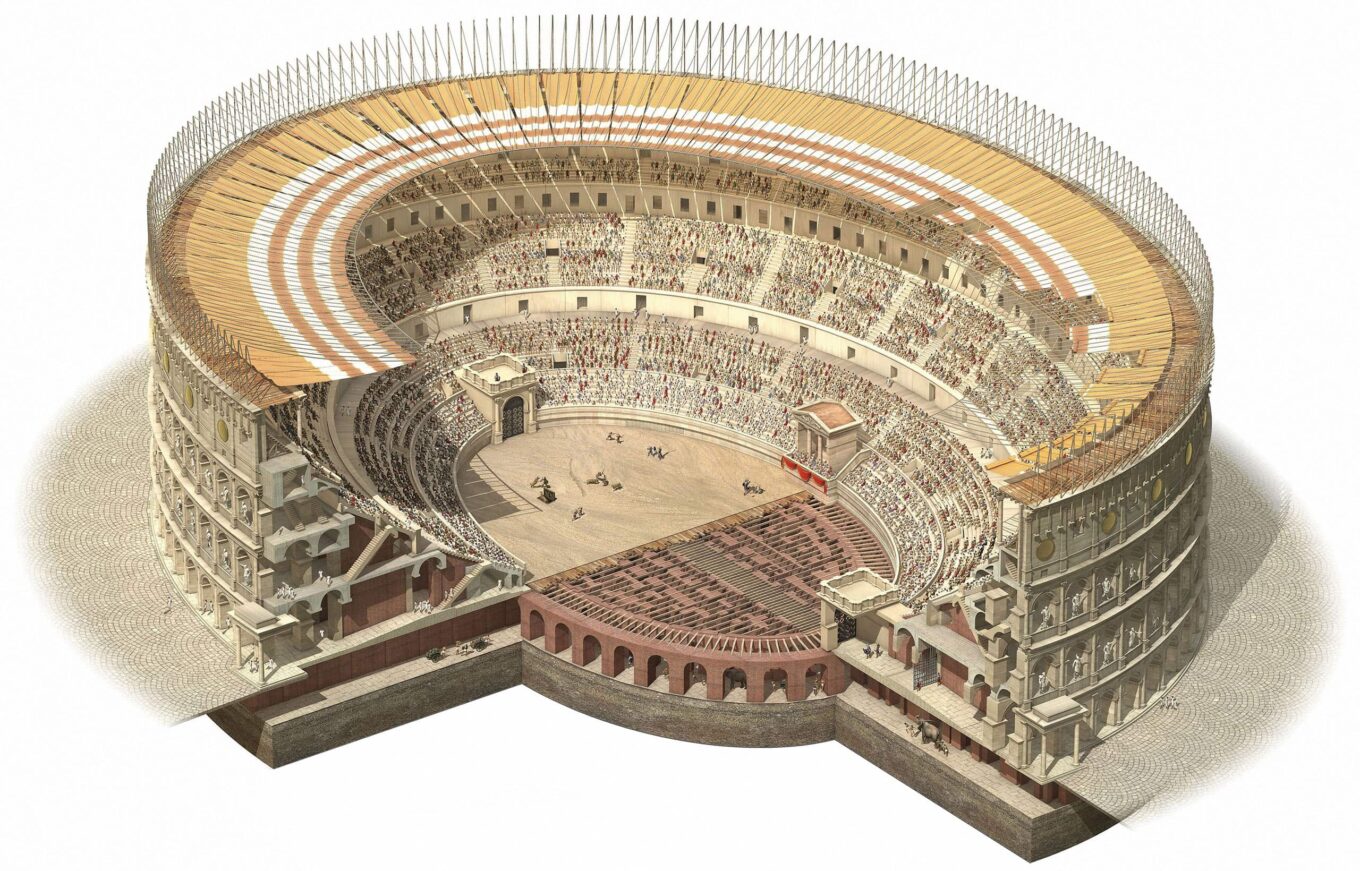

3D-модель реконструкции Колизея, на которой детально можно рассмотреть не только его устройство, но и то, как работали тентовые конструкции в этом древнейшем сооружении

К слову, первым масштабным применением тентовых сооружений принято считать Колизей. Плиний Старший писал, что «ничто в Риме, даже гладиаторский бой, не удивляло так сильно, как гигантский тент, натянутый над Колизеем». Этот был выдвигающийся тканевый тент-навес — велариум, который укреплялся на мачтах над его амфитеатром. Интересно, что смекалистые моряки одними из первых в профессиональной среде стали использовать тенты. Брокгауз и Эфрон в своем словаре так и пишут: «Тент — полотно либо парусина над палубою судна для защиты от солнца или дождя». Спустя многие тысячи лет тентовые конструкции не утратили своей актуальности. Да, изменились материалы, они превратились в целые высокотехнологичные системы, но их главный принцип остался неизменным: это жесткий каркас, покрытый гибким материалом. Помимо сугубо практического назначения у современных вариаций тентов появляется еще одна функция — обеспечение комфорта во время отдыха на свежем воздухе, будь то патио, сад, терраса городского заведения или палуба прогулочной яхты.

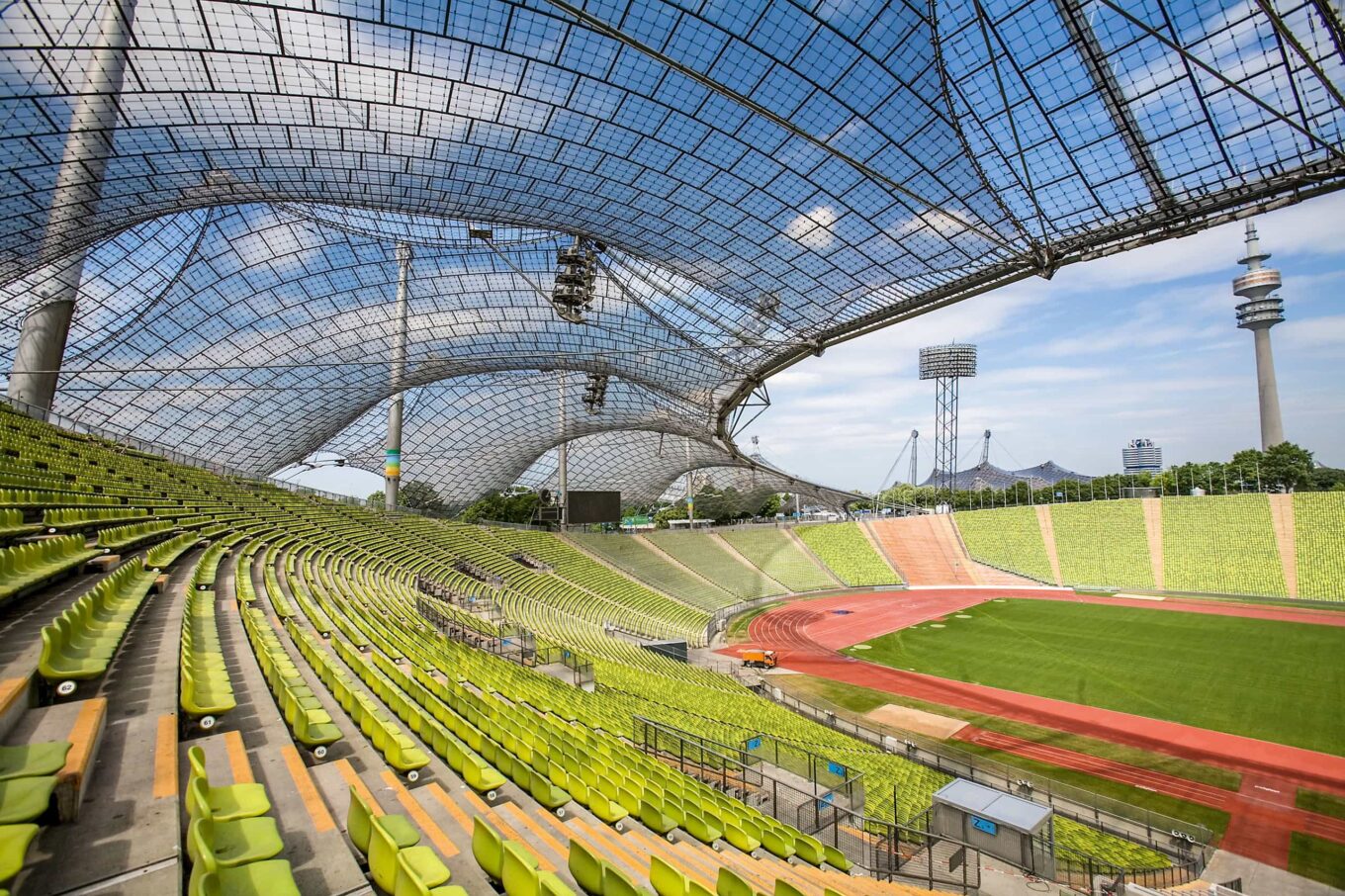

Олимпийский стадион в Мюнхене, построенный Отто Фраем в период с 1968 по 1972 г. как часть большого Олимпийского парка.
Фото: Jorge Royan

Тентовые конструкции оставили и продолжают оставлять ощутимый след и в большой серьезной архитектуре. Заслуга в этом 40‑го лауреата Притцкеровской премии немецкого архитектора Отто Фрая. В фокусе его интересов всегда были временные конструкции из легких материалов, возможно, сказывалось тяжелое военное прошлое, когда подобные сооружения становились буквально способом выжить. Следствием этого стало создание тентовых и мембранных конструкций: именно Фрая считают их автором. Он делал гигантские оболочки, шатры, если угодно, палатки — из парусины, полихлорвинила, пластика. И подходил к этому с немецкой педантичностью, четко классифицируя свои произведения на тенты, сетки, зонтики, купола, надувные и складные конструкции и тщательно изучая и исследуя каждый из этих «подвидов» с точки зрения испытываемых напряжений и материалов.

С легкой руки немецкого архитектора Отто Фрая тентовые конструкции прочно вошли в большую архитектуру

Однако за столь серьезным техническим подходом скрыто острое желание, буквально экзистенциальная необходимость освободиться от всего монументального, давящего, пафосного, наносного — вернуться хотя бы отчасти к простой парадигме существования: тканому навесу над головой кочевника, когда архитектура не в состоянии диктовать образ жизни. Желание столь знакомое поколениям, пережившим войну, когда люди стремятся к легкости бытия, эфемерности, а главная задача — не навредить миру своим существованием, поэтому ключевой принцип конструкций Фрая — не оставлять следов на том месте, где они стояли.

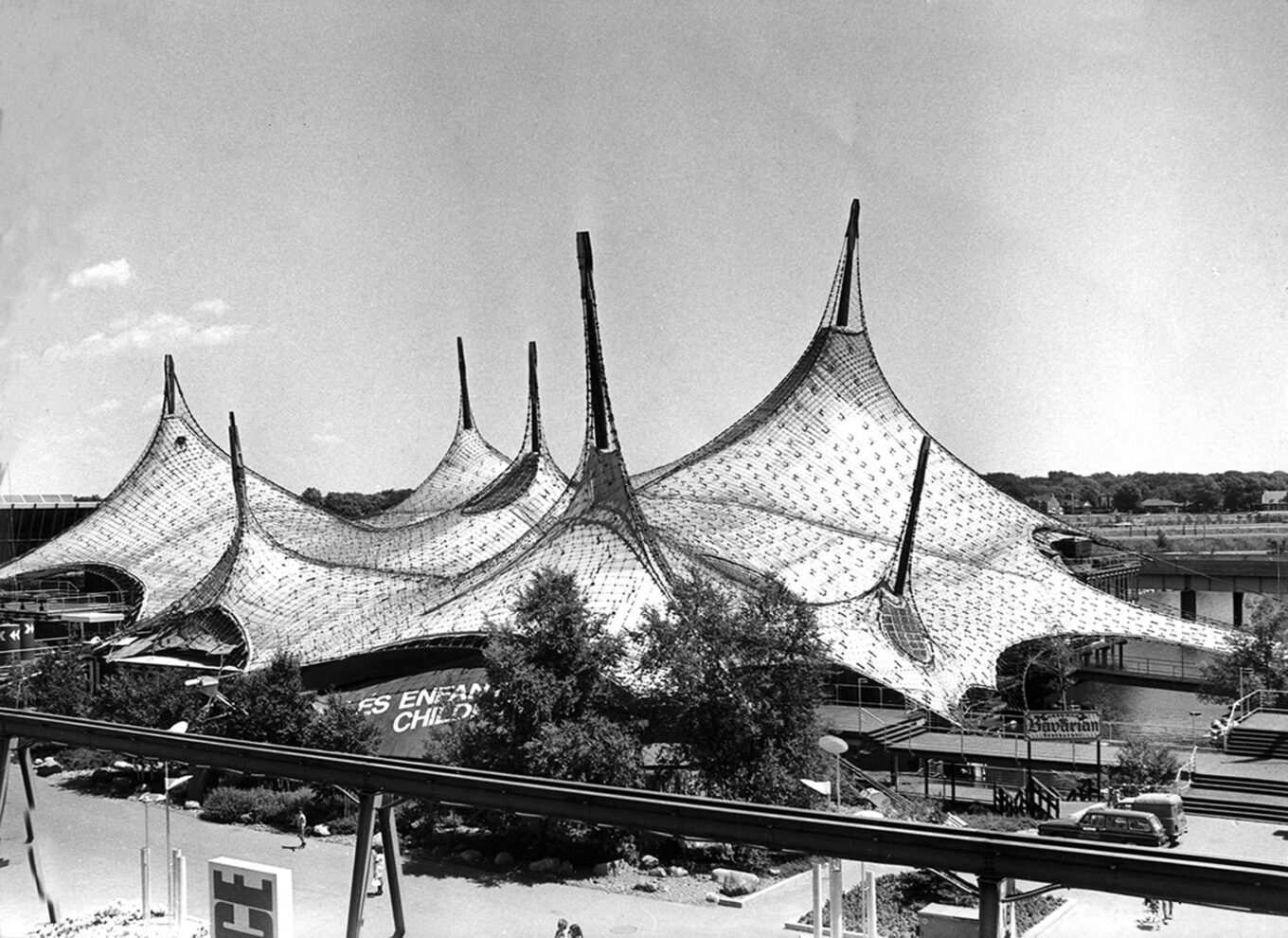

Павильон ФРГ на Всемирной выставке в Монреале, 1967 г. Автор проекта — архитектор Отто Фрай

Его первый значительный проект — три павильона для садовой выставки в Касселе в 1955 г., а мировая слава пришла к Фраю после строительства павильона ФРГ на EXPO 1967 в Монреале. Главной работой в жизни была Олимпиада 1972 г. в Мюнхене — та самая, на которой палестинцы захватили и потом уничтожили израильскую сборную. В 1980‑м он сделал шатер Tuwaiq Palace для саудитов в Эр-Рияде, в 2000‑м — павильон Японии для международной EXPO в Ганновере, и это последняя из известных работ этого архитектора. Однако «палаточные города» Фрая, его инженерно-конструкторские идеи породили целое направление — тентовую архитектуру — и нашли свое продолжение в работах целых поколений коллег, таких как Николас Гримшоу, Питер Кук, Ричард Роджерс, Норман Фостер, Майкл Хопкинс, Ренцо Пиано, Шигеру Бан, а также европейских и транснациональных архитектурно-строительных фирм, в том числе Ove Arup & Partners, Omrania Architects, Planners and Engineers, HOK International, Taiyo Kogio Corporation, Sturchio Architects & Designers.

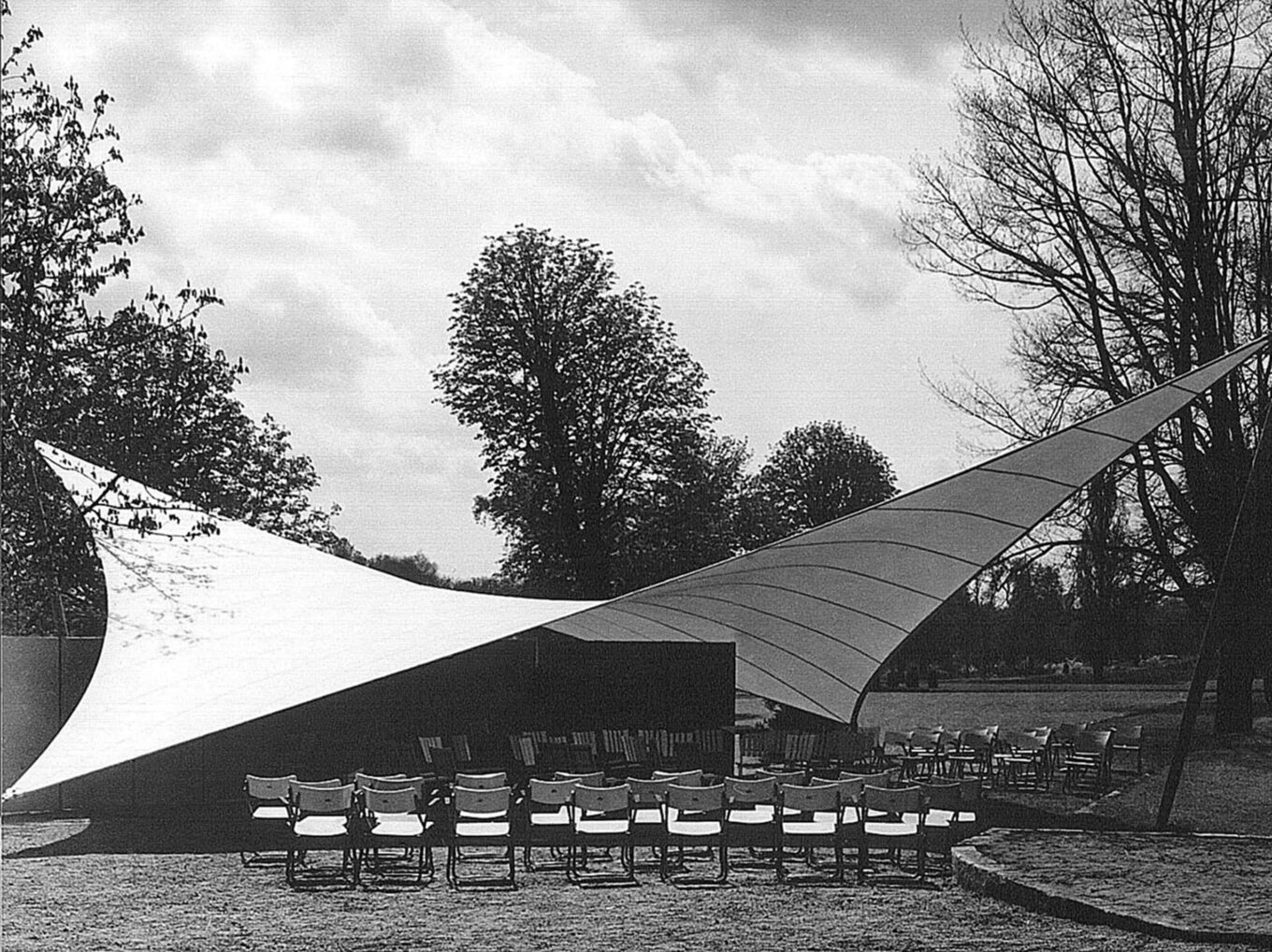

Музыкальный павильон по проекту Отто Фрая для садовой выставки в Касселе, 1955 г. Наглядный пример функционального применения солнцезащитных парусов для открытых общественных пространств

Например, японец Сигэру Бан, сотрудничавший с Отто Фраем при создании павильона Японии для EXPO 2000, накрыл криволинейной конструкцией тентового типа здание филиала Центра Жоржа Помпиду в Меце, завершенного в 2010 г., а Сантьяго Калатрава, работая над расширением и реконструкцией международного аэропорта в Денвере, перекрыл главный терминал, который носит имя пионера авиации американского летчика Элри Борджа Джеппесена, многочастной тентовой крышей. И в творчестве выдающегося архитектора и дизайнера XX в., финна по происхождению, Ээро Сааринена найдется достойный пример: сооружение с оригинальным тентовым покрытием — хоккейная ледовая арена Дэвида С. Инголлса (она же «Йельский кит») в Йельском университете, альма-матер архитектора.

Центральный хаб нового района Альджада в эмирате Шарджа по проекту Zaha Hadid Architects, где будут масштабно задействованы тентовые навесы. Источник изображения: ZHA

В числе свежих идей масштабного применения тентовых конструкций — проект центрального квартала нового района Альджада на 70 тыс. человек в эмирате Шарджа в ОАЭ, разработанный бюро Zaha Hadid Architects. Это огромная площадь в 220 га, которую к 2025 г. планируют застроить жильем, офисами, различными объектами инфраструктуры и отдыха. От центральной смотровой башни будут расходиться общественные площади с бассейнами и тентовыми навесами, которые создадут комфортный микроклимат в первую очередь для пешеходов, а также оптимальные условия для озеленения (с этой целью планируют использовать местную флору, а также воду «вторичного использования» и «восстановленную»).

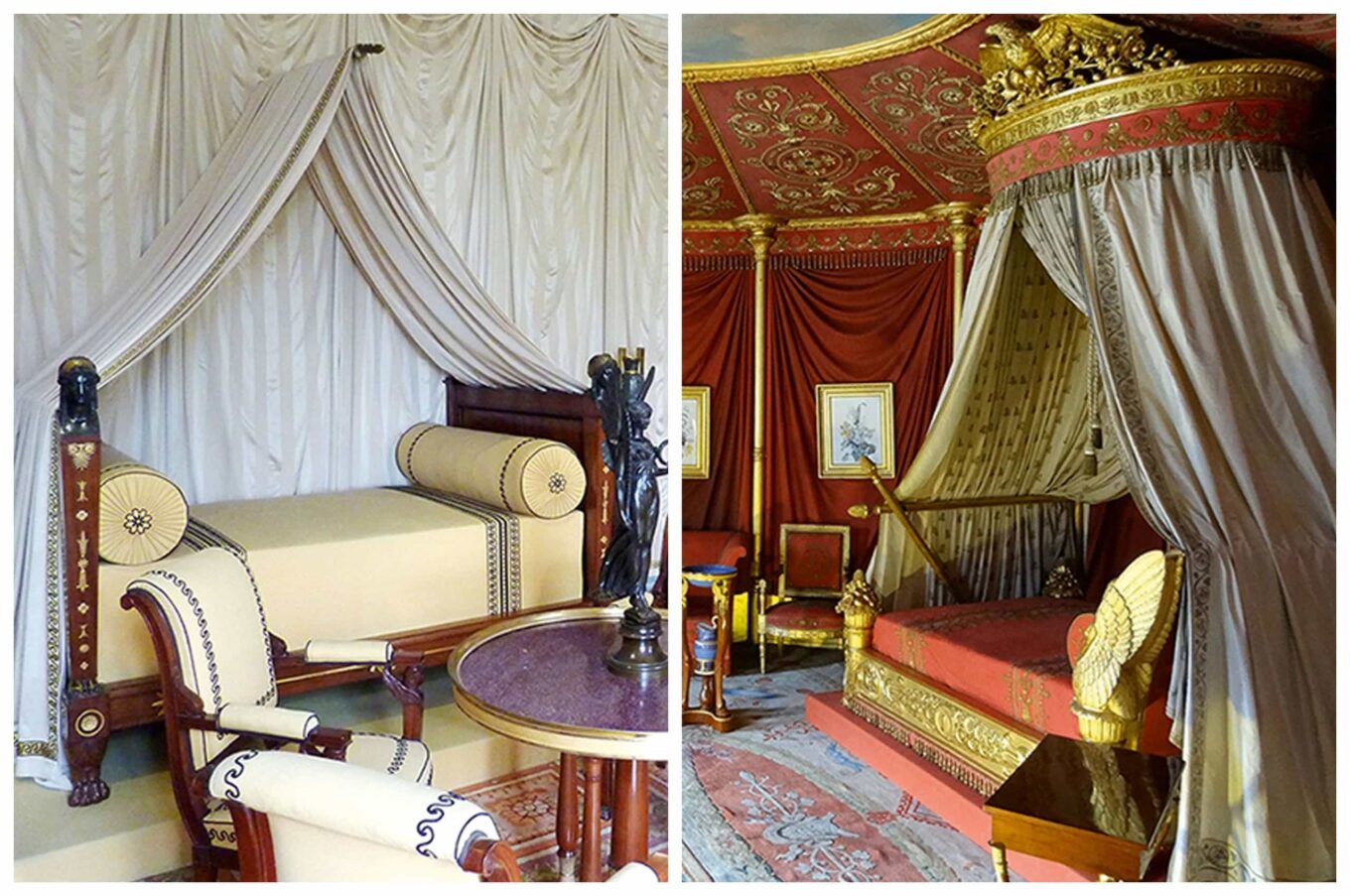

Императорские спальни в Мальмезоне
При участии своей августейшей супруги Наполеон Бонапарт стал основоположником стиля ампир, воплотившего все императорские и не только амбиции великого корсиканца. В 1799 г. Жозефина выкупила поместье Мальмезон в 20 км от Парижа и обустроила в нем все по вкусу своего мужа. Императорские спальни в этом дворце — великолепный образец использования тентовых конструкций в интерьере. «Резная кровать безукоризненной античной формы стояла на возвышении, покрытом громадной тигровой шкурой редкой красоты. Огромный шатер вместо занавесей поддерживался военными трофеями, напоминавшими о победах и завоеваниях», — так описывает в своих воспоминаниях спальню Наполеона графиня Потоцкая.

Если же говорить о тентовых навесах как об инструменте солнцезащиты, то с конструктивной точки зрения, их главное преимущество заключается в отсутствии массивных горизонтальных несущих элементов, что позволяет им выглядеть предельно легкими, практически невесомыми. И если раньше такие системы можно было лишь стационарно устанавливать, что требовало специальной подготовки и не позволяло менять общий вид, то современные технологии существенно облегчили задачу. Более того, управление ими все чаще становится автоматическим и без проблем выводится в систему «умный дом».

Ситстема Parus, салон «Модуль», Черкассы. Реализация — MANEZH

Самым простым и легким в эксплуатации вариантом современного типа навесов являются отдельностоящие натяжные тенты или солнцезащитные паруса. Они бывают нескольких видов. Например, раздвижные солнцезащитные паруса, состоящие из двух секций, когда от расположенной поперек балки растягивают в обе стороны треугольные участки полотен, напоминающие по форме крылья. Или же простые конструкции из натяжных тросов, полотна и трех-четырех опор.

Помимо сугубо практического назначения у современных вариаций тентов появляется еще одна функция — обеспечение комфорта во время отдыха на свежем воздухе

Существуют и варианты встраиваемых в стену парусов, когда широкая сторона полотна монтируется как обычная кассетная маркиза и при необходимости снимается или обратно натягивается на мачту. Такой тип предпочтительнее для меньших по габаритам пространств и не требует каких‑либо поперечных балок. В целом же установлено, что паруса блокируют до 97 % УФ-лучей, а температура под ними ниже на 5—10 °С.

Царское место
В православном храме это почетное место царя, примыкающее со стороны иконостаса к одному из восточных столбов в соборе либо к боковой стене в его интерьере. Как правило, это огражденное седалище под шатровой сенью. Самое известное — так называемый Мономахов трон — находится в Успенском соборе Московского Кремля. Считается, что устроил его царь Иван Грозный в 1551 г. Сделано оно из орехового дерева; над ним — прорезной церемониальный балдахин, поддерживаемый четырьмя искусно выточенными столбами. Фриз, связывающий конструкцию, покрыт со всех четырех сторон надписями из Святого Писания.

В Украине ведущим специалистом в области наружных солнцезащитных систем является компания MANEZH. В ассортименте разрабатываемой ею продукции имеются не только навесы для открытых пространств, но и солнцезащитные навесы для зданий. Привлекательны они прежде всего легкостью использования: мгновенно раскрываются в исходное положение и так же быстро убираются, если, скажем, захотелось позагорать или возникла необходимость освободить пространство для иных целей.

Самым простым и легким в эксплуатации вариантом современного типа навесов являются отдельностоящие натяжные тенты или паруса

Подобные системы защищают не только от солнечных лучей, но и от насекомых, ветра, ливня и даже града. Более того, в ассортименте продукции компании MANEZH имеются теневые навесы для садов, огородов и дачных участков. Специалистами подсчитано, например, что прирост урожайности под тентами составляет до 50 %, а потребление воды и удобрений значительно снижается. К тому же ими можно укрывать почти все — от зоны барбекю и детских площадок до автомобилей.

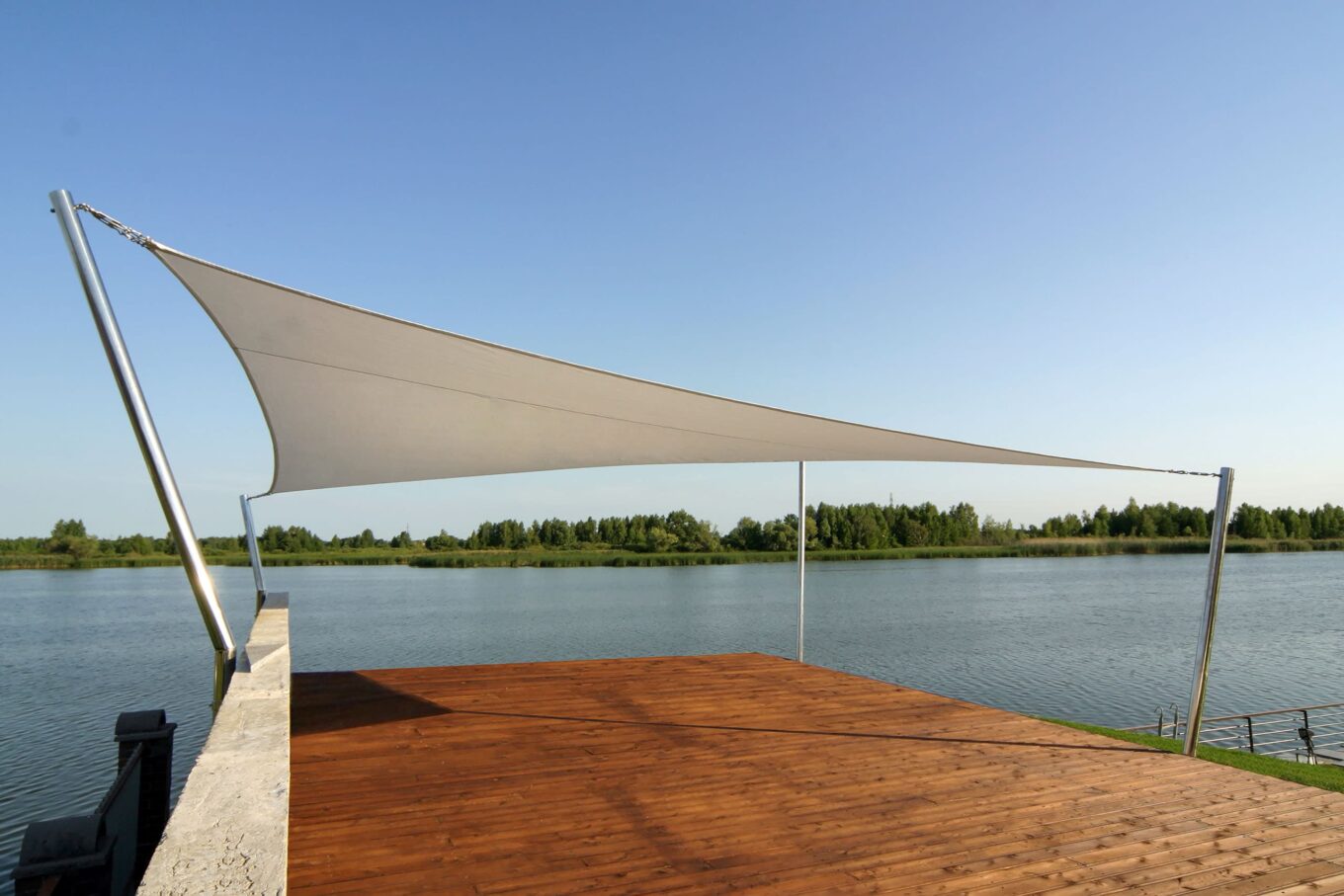

Система Parus, частный дом в Конче-Заспе. Реализация — MANEZH

Одним из самых доступных и эффективных способов затенения открытых пространств является натяжная тентовая система GLORIA производства компании MANEZH. Устанавливается она стационарно и предназначена для защиты от солнца открытых площадок кафе, ресторанов, отелей, террас частных домов, бассейнов.

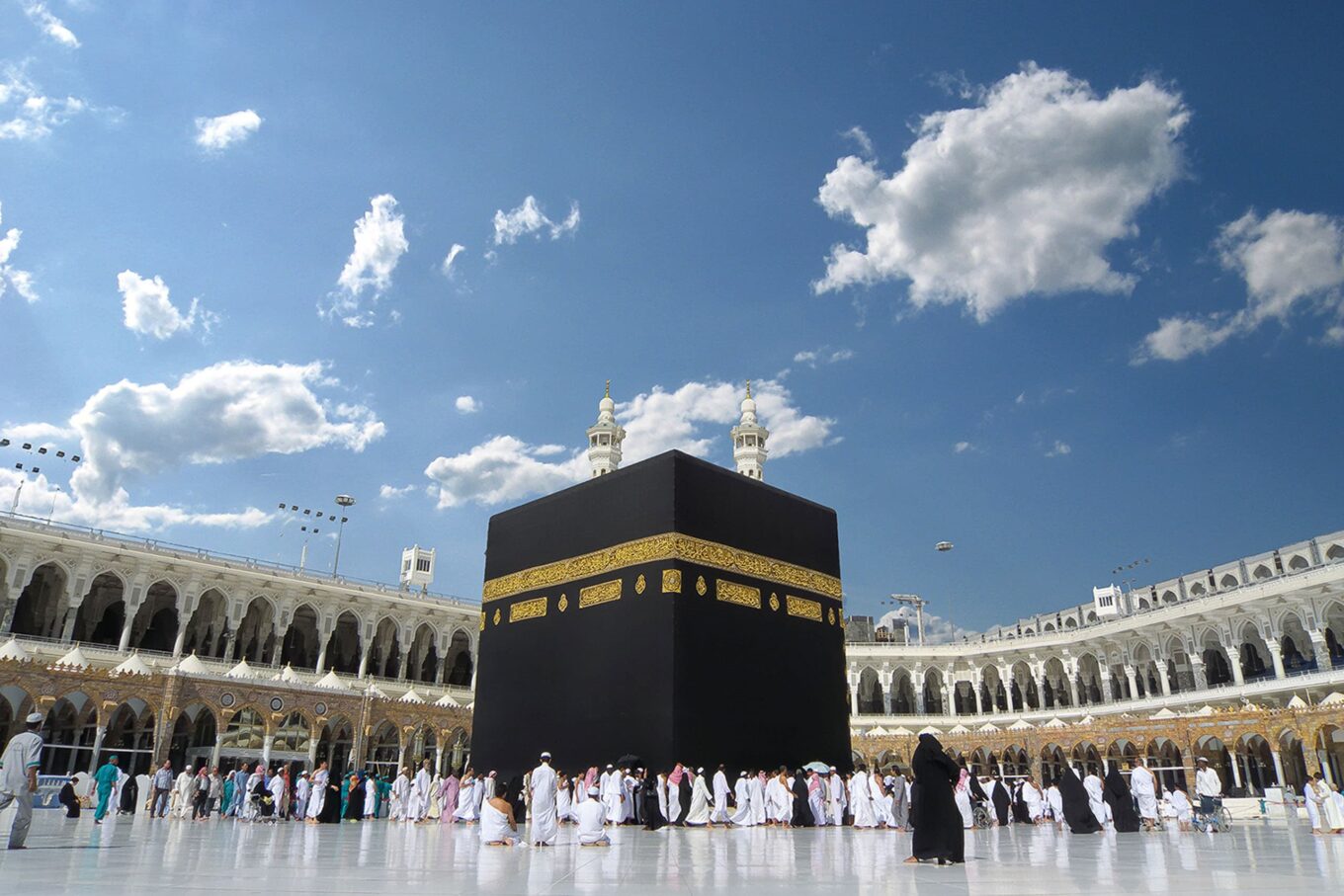

Кисва — покров Каабы
Это древнеарабское святилище в Мекке на территории главной мечети мусульман всего мира Аль-Масджид аль-Харам. Оно представляет собой храмовое сооружение в виде куба со встроенным в его стену «Черным камнем» — великой святыней ислама. Ежегодно перед началом священного хаджа Каабу покрывают специальным покрывалом — кисвой. Это ткань черного цвета, на которой серебром и золотом вышиты аяты Корана. По одной из версий, первым покрывать Каабу стал король Йемена Асад Абу Кариб. Общая площадь современной кисвы — 658 кв. м, а состоит она из 47 частей, длина каждой — 14 метров, а ширина — 101 см. На изготовление одной такой кисвы расходуется 670 кг шелка и 150 кг золота и серебра для вышивки аятов.

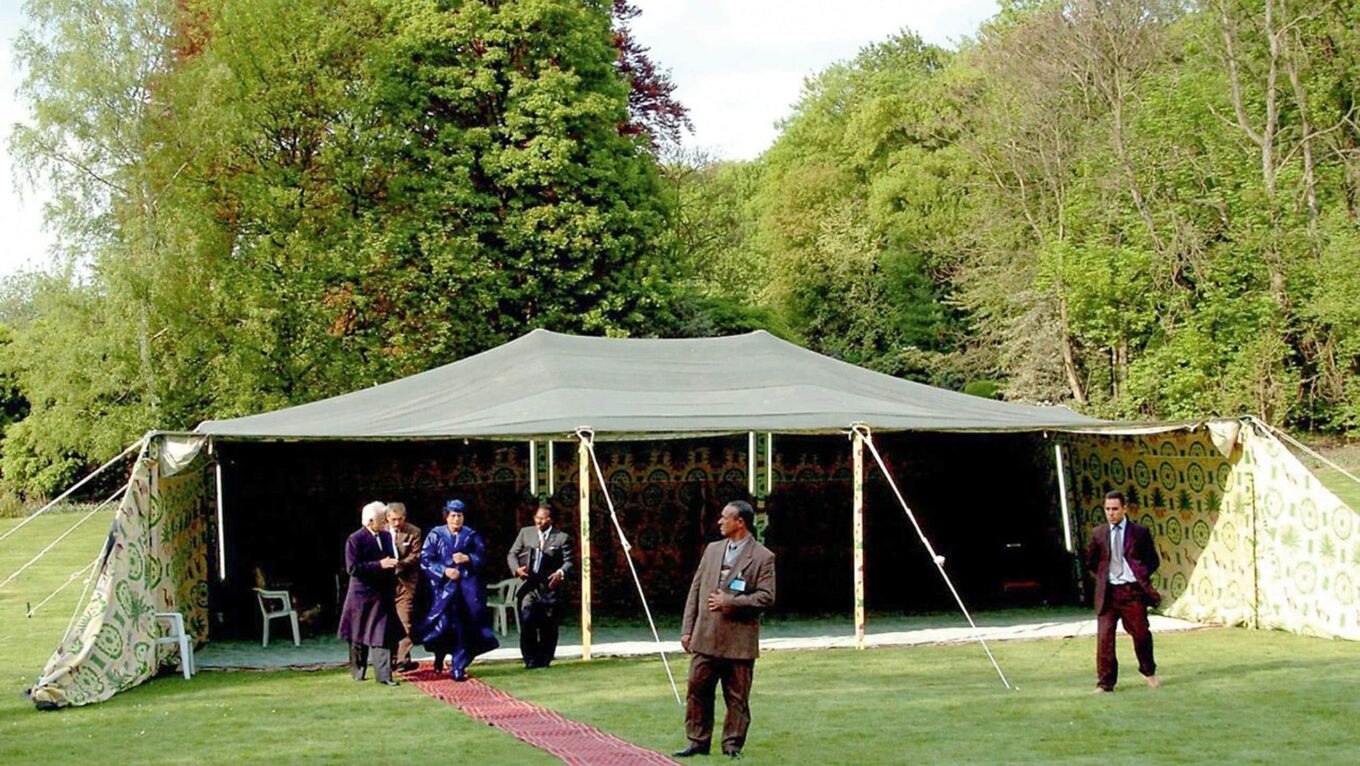

Бедуинская палатка Каддафи
Покойный лидер ливийской революции, считавший себя истинным вождем своего народа, во всех своих заграничных поездках останавливался не в фешенебельных отелях, а разбивал большую бедуинскую палатку где‑нибудь в знаковом месте. Во Франции, например — на Елисейских полях, в России — на территории Кремля, а приехав на Ассамблею ООН в Нью-Йорке, поставил ее в загородной резиденции тогда еще просто бизнесмена и медиамагната Дональда Трампа. Побывав в Украине, Каддафи даже подарил свой зеленый шатер площадью более 60 кв. м тогдашнему президенту страны Виктору Ющенко.

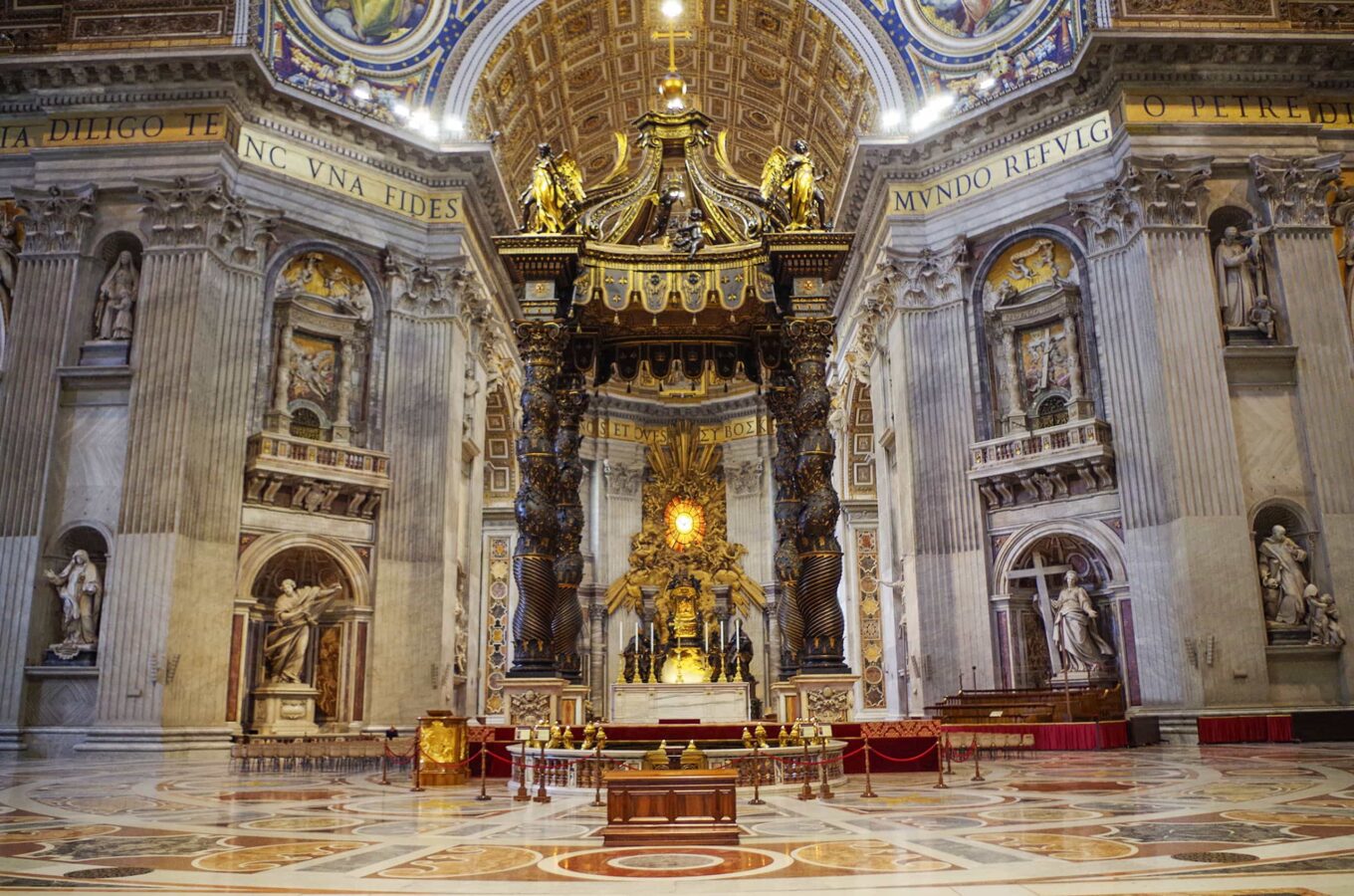

Сень Бернини
Главный престол собора Святого Петра в Ватикане украшает огромный бронзовый киворий работы Джованни Лоренцо Бернини. Он был отлит архитектором в XVII в. при Папе Урбане VIII из бронзовых розеток, украшавших некогда кессоны купола Пантеона. Состоит бронзовый балдахин из четырех витых колонн, которые поддерживают весьма вычурный верх, увенчанный четырьмя изогнутыми ребрами, сходящимися под яблоком креста. Сама же алтарная часть, увенчанная сенью, отмечает место погребения апостола Петра.

GLORIA — это стильная тентовая отдельностоящая конструкция, позволяющая закрыть сразу до 30 кв. м. Ее преимущество еще и в том, что из таких солнцезащитных парусов можно создать целый комплекс с общими стойками, что позволит покрыть гораздо большую площадь, а также решить целый ряд дополнительных задач в обустройстве любой зоны на открытом воздухе, независимо от ее конкретного назначения. Другими словами, модель можно легко адаптировать индивидуально под каждый проект.

Установлено, что солнцезащитные паруса блокируют до 97 % ультрафиолетовых лучей, а температура под ними ниже на 5—10 °С

Удобная система ручной натяжки ткани позволяет легко и быстро выполнять монтаж-демонтаж тента. Для равномерного натяжения материала применяется простая и быстрая регулировка угла наклона тента при помощи специальной рукоятки. Дополнительный трос по периметру гарантирует равномерное натяжение, что обеспечивает эстетически привлекательный внешний вид системы. Как правило, для самого паруса используют полотно трех- или четырехугольной формы.

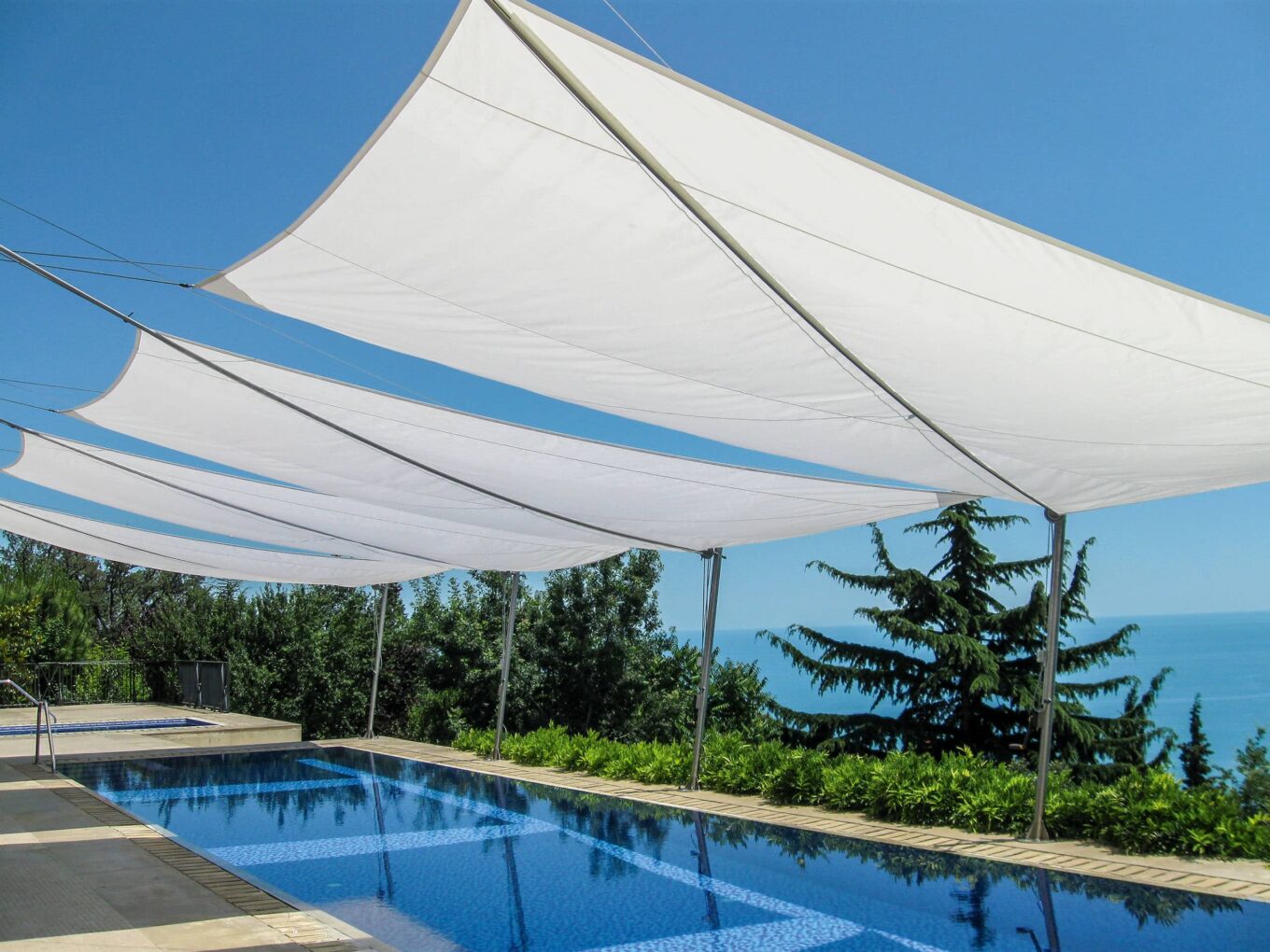

Ситстема Parus, частный объект, Ялта. Реализация — MANEZH

Главная особенность тентовой системы GLORIA от MANEZH состоит в использовании специальной ткани Tent Mesh австралийского производства. Она имеет высокую устойчивость к УФ-лучам, поэтому основное ее назначение — защита от солнца. В зависимости от цвета этот материал пропускает от 4 до 23 % видимого света и от 2 до 9 % УФ-лучей. Благодаря своей прочной мелкосетчатой структуре Tent Mesh создает легкий рассеянный свет. Кроме того, она износостойка, прочна, устойчива к природным загрязнениям, плесени и гниению, а значит, за ней просто и легко ухаживать. Существенный плюс еще и в том, что продуваемая структура ткани позволяет системе GLORIA выдерживать большие ветровые нагрузки — 7 баллов по шкале Бофорта (51—61 км / ч).

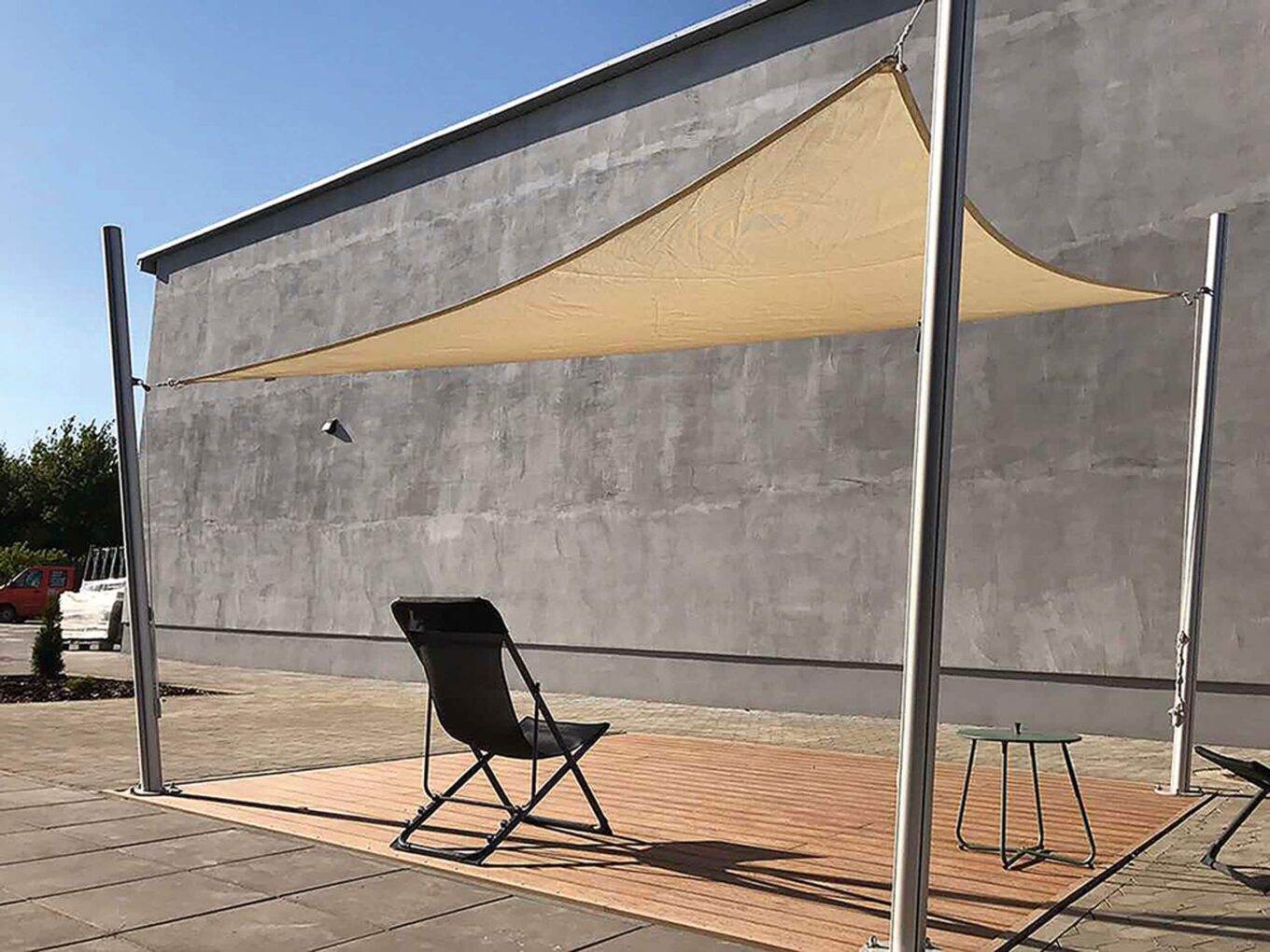

Тентовая система GLORIA от MANEZH
Технические характеристики:
Высота стойки максимальная — 3 200 мм
Диаметр профиля стойки — 89 мм
Максимальная площадь системы — 30 кв. м
Допустимая скорость ветра — 7 баллов по шкале Бофорта (51—61 км / ч)
Ткань Tent Mesh (плотность — 340 г / кв. м)
Цвет конструкции — анодированный (стандартно), по каталогу RAL (опционально)
Способ монтажа точек крепления — стойки (экструдированный алюминий), опорная пятка стойки (оцинкованная — стандартно, оцинкованная и окрашенная — опционально), стеновые кронштейны (нержавеющая сталь)
Дополнительные опции — вспомогательные элементы для крепления стоек, винтовые сваи для фиксации стоек в грунт, защитные чехлы для стоек
