Unbroken — один із найбільш відомих проектів України воєнного періоду, що консолідують суспільство. Створення національного реабілітаційного центру із цілою екосистемою супутніх об’єктів презентували на Форумі донорів у Львові в червні 2022 року. Завдання Центру з відділеннями реконструктивної хірургії, ортопедії, психологічної, психосоціальної й фізичної реабілітації, а також опікової травми, — щороку надавати допомогу 50 тисячам пацієнтів та проводити понад 10 тисяч операцій.

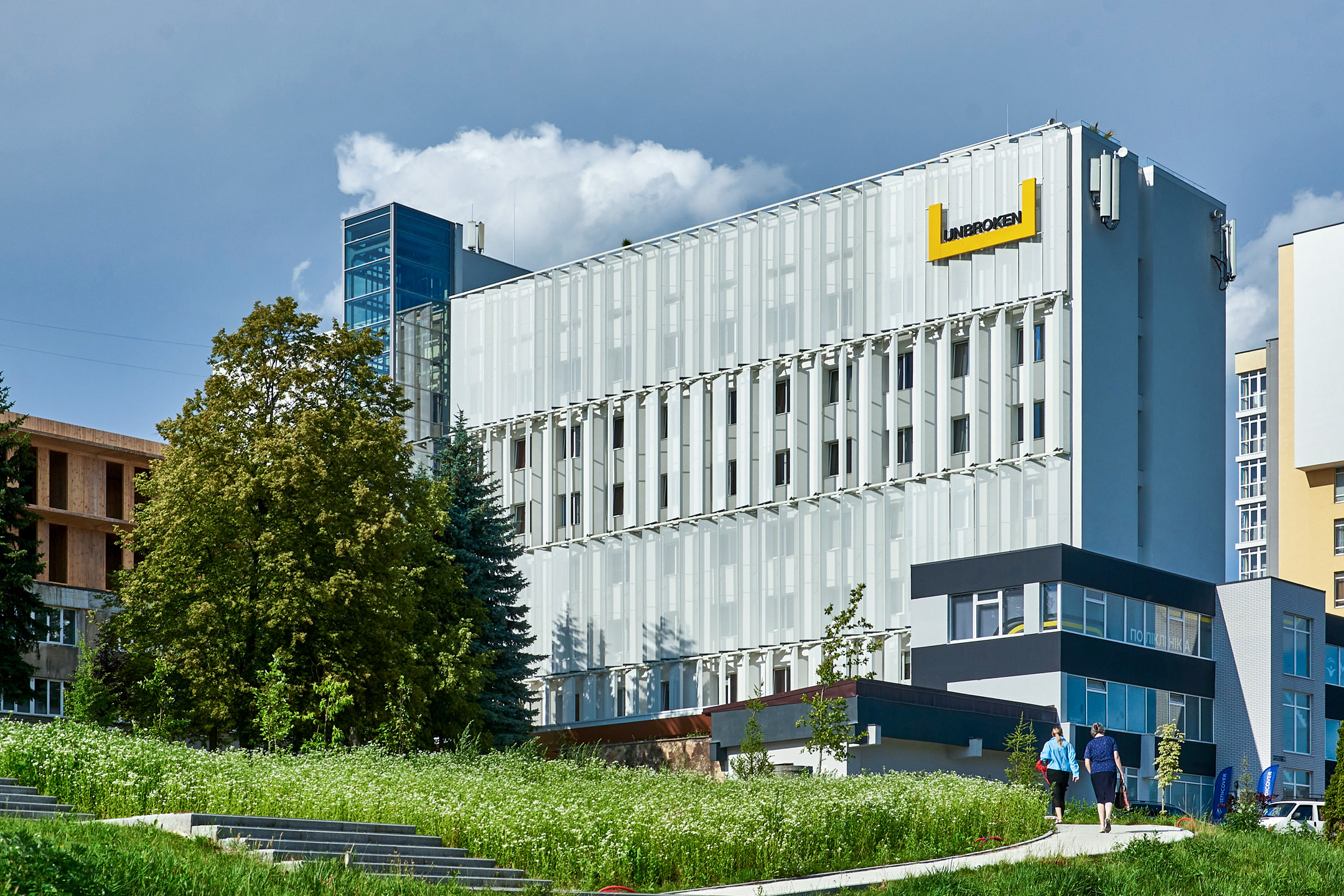

Національний реабілітаційний центр Unbroken - комплекс будівель на базі Першого медичного об’єднання Львова. Фото: Юрій Ферендович
Ініціатива створення центру належить львівському меру Андрієві Садовому. Проект реалізується за підтримки Офісу Президента України, Міністерства охорони здоров’я України, Міністерства у справах ветеранів України, Львівської обласної військової адміністрації та Львівської міської ради. Ідея виявилася вірусною та об’єднала в прагненні допомогти донорів із різних країн, а також десятки фахівців із різних галузей, зокрема архітектурної та будівельної.
Unbroken у матеріальному плані — це цілий комплекс будівель на базі Першого медичного об’єднання Львова: кілька корпусів реабілітаційного центру, госпіталь, будинки для постшпитального супроводу, центр протезування та ортезування, дослідницький і навчальний центри, а також низка об’єктів соціальної сфери, як-от резиденції для пацієнтів і їхніх сімей, дитячий садок, школа, парк.
Кожна з будівель — уже збудованих, реконструйованих і тих, що перебувають на стадії будівництва та проектування, заслуговує на окрему розповідь. Тема цієї статті — подробиці створення нової функціональної та естетичної оболонки для першої черги реабілітаційного центру — реконструйованої будівлі поліклініки у складі комунальної міської клінічної лікарні швидкої допомоги Святого Пантелеймона.

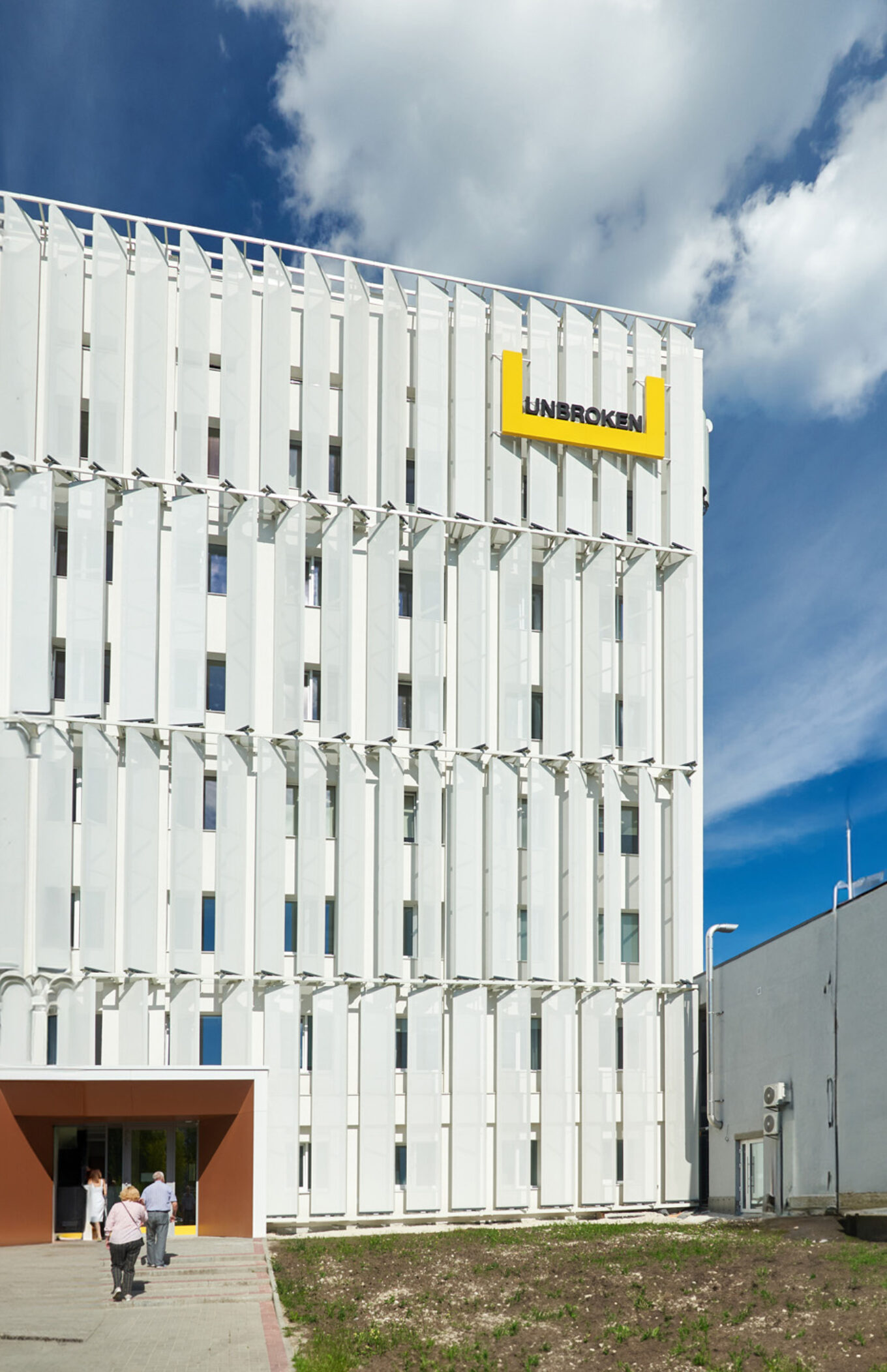

Фасад та вхідна група корпусу реабілітаційного центру Unbroken після реконструкції. Фото: Юрій Ферендович
Передісторія
Лікарню на північній околиці Львова збудували в 1970-х роках на місці колишніх глиняних кар’єрів — за адаптованим до місцевого рельєфу типовим проектом 254-1-15. Креслення мегалікарні на 1000 місць із поліклінікою на 800 відвідувань на день розробляли в московському інституті Гіпроздрав. На території республік колишнього СРСР було зведено 16 таких об’єктів, 4 з них — в Україні. У паспорті проєкту зазначено, що він розроблявся та затверджувався для умов ІІ–ІІІ кліматично-будівельної зони. Враховувалися вітрові навантаження, тривалість світлового дня, інсоляція приміщень, морозостійкість.
Головна проблема всіх типових архітектурних проектів — навіть після адаптації будівлі не повністю відповідають контексту. У випадку Львова — насамперед контекстові кліматичному.

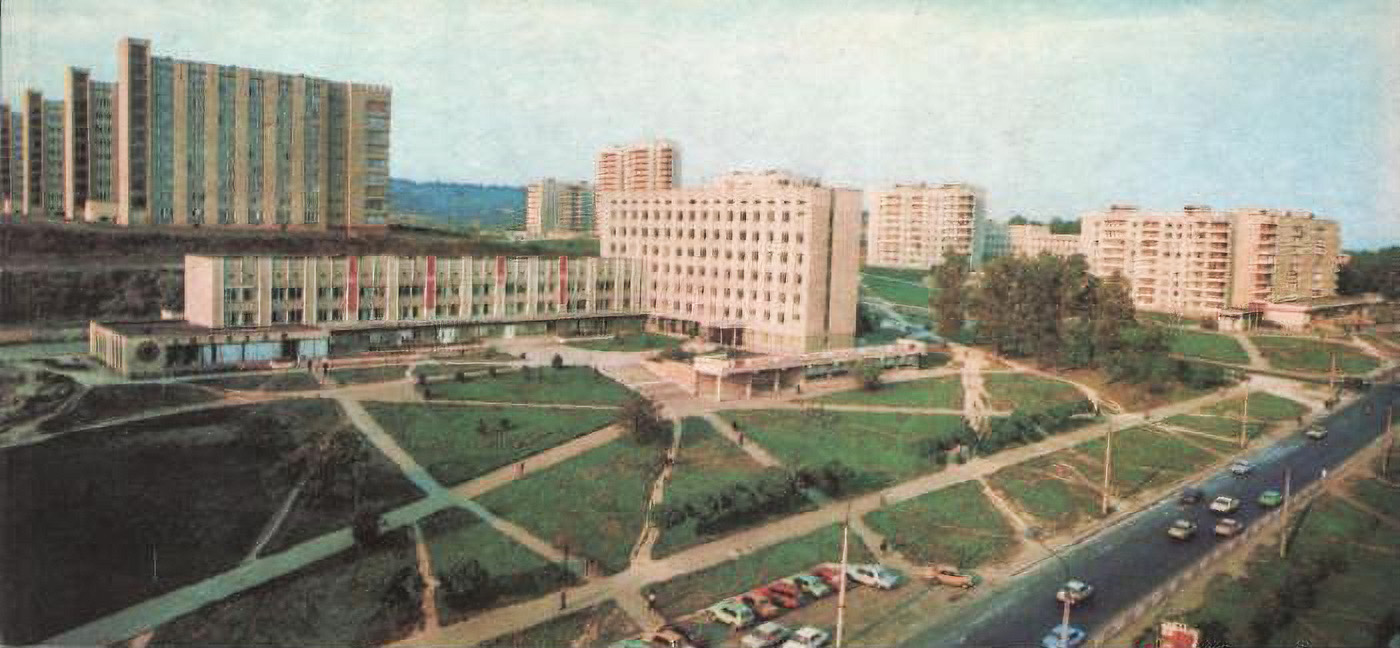

Типовий проект: так виглядало поліклінічне відділення № 2 комунальної міської клінічної лікарні швидкої допомоги, побудоване у 70-х роках XX століття. Архівне фото
Семиповерхова будівля поліклініки орієнтована на південний захід і влітку була малопридатною для використання з метою охорони здоров’я через перегрівання. З огляду на кліматичні зміни ця проблема вийшла на перший план. Проте конструктив самої будівлі має високий запас міцності. Тому її й обрали як один з об’єктів, що підлягають модернізації та перепрофілюванню під цілі та завдання реабілітаційного центру. Реконструкція в перекладі з архітектурної мови — це та сама реабілітація, процес відновлення та додавання нових якостей.
Сучасний підхід до архітектури об’єктів сфери охорони здоров’я разюче відрізняється від уніфікації радянського періоду. У мейнстрімі людиноцентричності об’єкти, орієнтовані на лікування та реабілітацію, виділяються як особливо чутливий напрямок. Функціональність, інклюзивність та підвищена комфортність просторів приймаються за базовий рівень, а методи дизайну дозволяють вийти на новий, вищий. В ідеалі архітектура реабілітації — це мотивуюча метафора підтримки людини суспільством. Концепція Unbroken повністю відповідає цій парадигмі. Як сказав Андрій Садовий в інтерв’ю журналістам Forbes: «Unbroken — це відбудова системи людяності в місті».

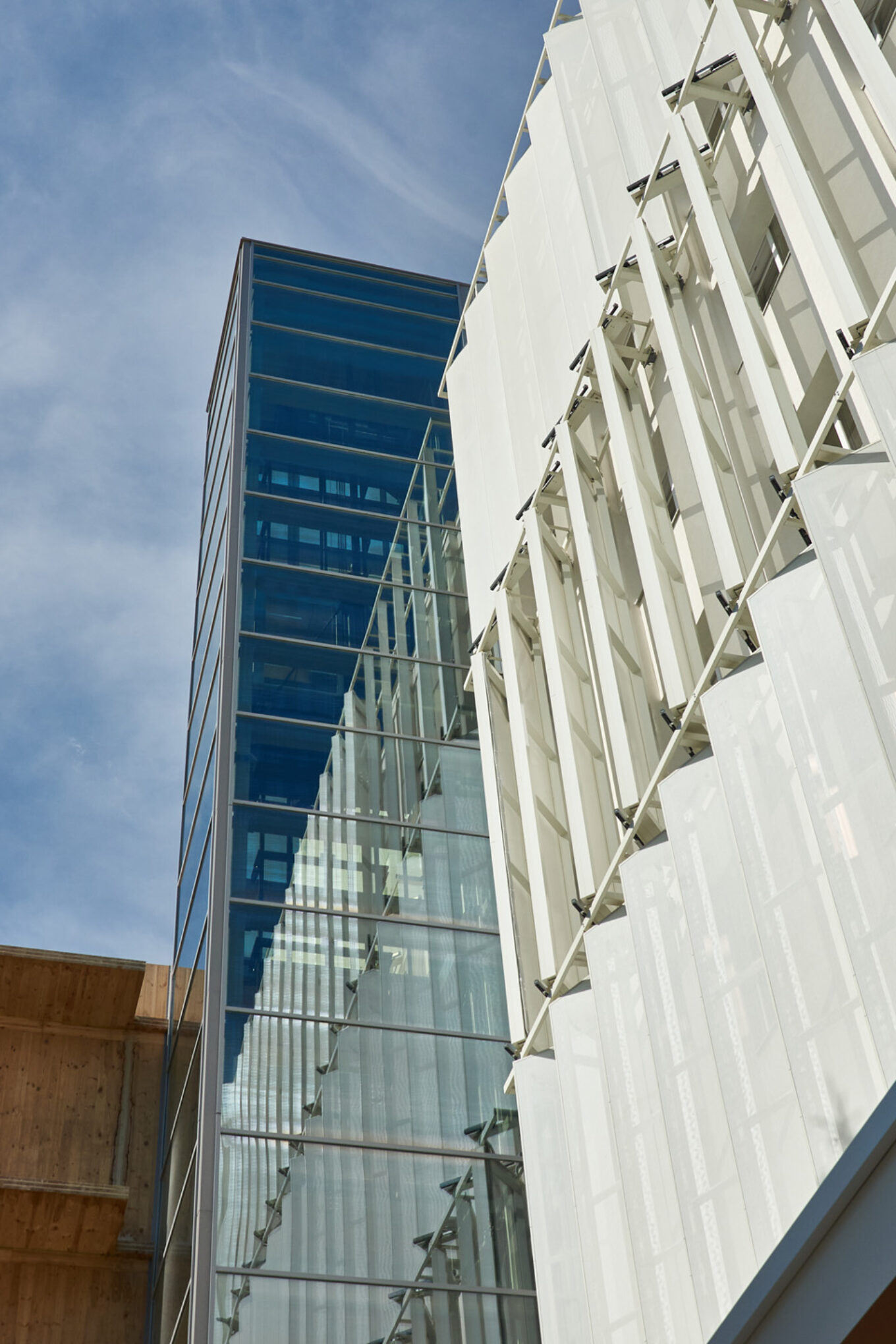

Фасад корпусу реабілітаційного центру Unbroken відновили за допомогою текстильних фасадів Schüco FACID. Новим панорамним ліфтом відвідувачі можуть підніматися до зони відпочинку на даху будинку. Фото: Юрій Ферендович
Неважливих деталей немає
План реконструкції старої поліклініки розробляли архітектори львівської архітектурно-інжинірингової компанії abmk, які займаються проектуванням ще кількох об’єктів у рамках Unbroken. Передпроєктна підготовка містила детальний аналіз сучасних медичних центрів у різних країнах світу, після чого архітектори виділили основні критерії: фокус на створенні комфортного середовища для пацієнтів, інклюзивність усіх приміщень, різні зони для відпочинку.
«Під час перепланування приміщень наявного корпусу поліклініки ми як архітектори були обмежені конструктивною схемою будівлі, рівнями підлог та сходовими клітками, типовою парцеляцією фасадів. 7-поверховий корпус є однією з трьох частин поліклініки, разом із двома прибудованими 3-поверховими корпусами, які поповерхово поєднані між собою та створюють потужний амбулаторно-поліклінічний центр із широким спектром відділень і лікарів-спеціалістів. Тому важливим завданням було врахувати всі наявні корпуси, майбутні зміни в них, передбачити поєднання та зв’язок — як за функцією, так і за стилістикою», — розповіли в abmk.
Важливим аспектом реконструкції було не лише надання нових функцій приміщенням, але й оновлення зовнішнього вигляду будівлі, її сприйняття в навколишньому середовищі.
Монотонна архітектура типових лікарень радянського періоду справляє гнітюче враження на людину й очевидно морально застаріла. Оскільки Unbroken є не лише соціально надважливим, а й іміджевим для України проєктом, поліклініці була потрібна нова енергоефективна, виразна оболонка, яка водночас не потребувала б непропорційно великих витрат.

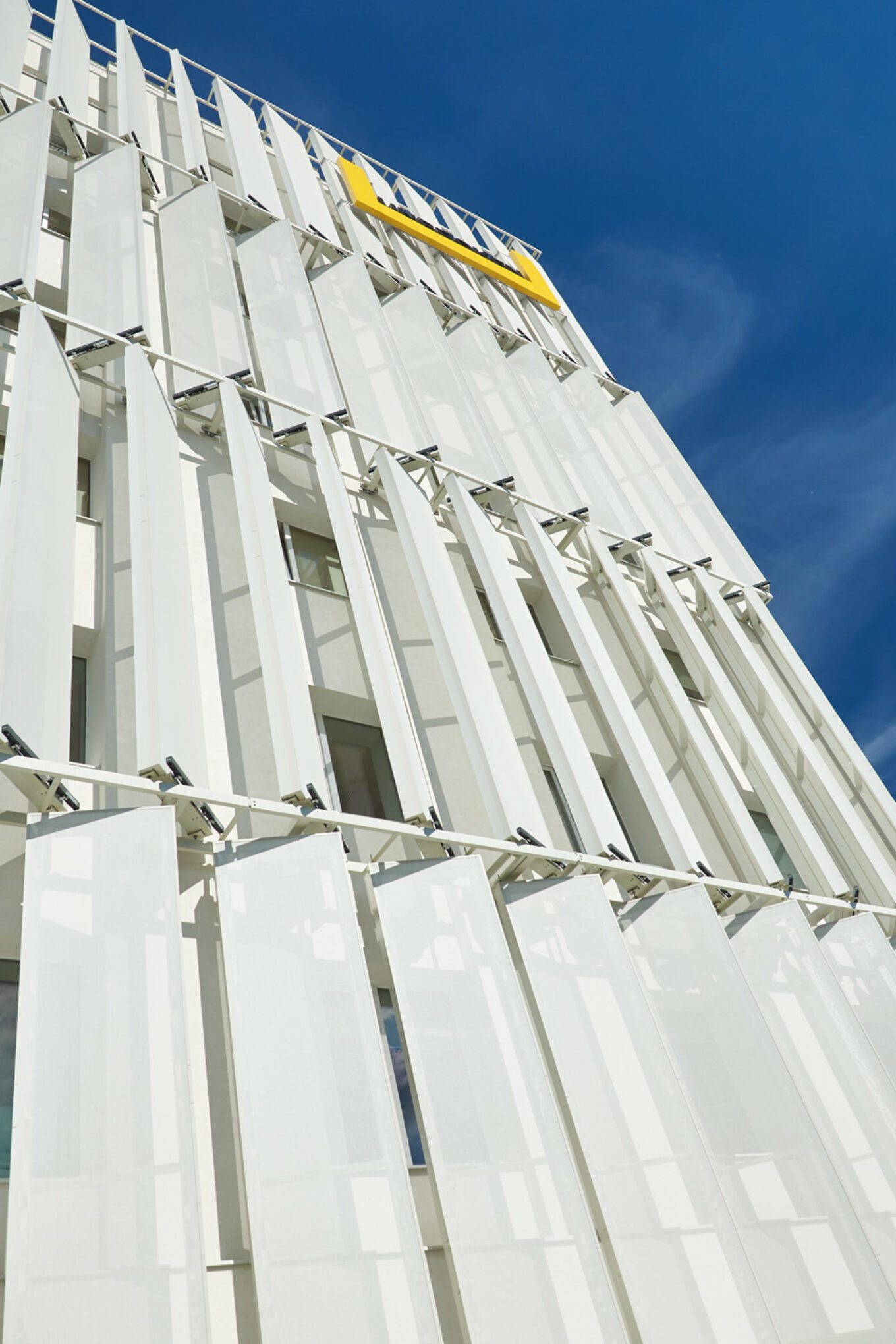

Панелі FAСID розміром 7,5 м на 1 м, змонтували по вертикалі. Фото: Юрій Ферендович
Увага на фасад
Модернізацію фасаду виконувала компанія ZFB, що спеціалізується на розробці й виготовленні алюмінієвих конструкцій, вентильованих фасадів, нестандартних рішень у сфері сонцезахисту та співпрацює з провідними світовими виробниками фасадних систем. У команді ZFB — прогресивні інженери-конструктори, які готові застосовувати на практиці найсміливіші інноваційні рішення. Їхня конкурентна перевага — це комплексний підхід: від моделювання, виготовлення конструктивних вузлів і монтажу й до готовності реалізовувати нестандартні завдання та експериментувати.
Юрій Рубаха, СEO компанії ZFB
«Від наших колег з abmk, які розробляли архітектурну концепцію, ми отримали кілька варіантів фасаду. Після тривалих обговорень і консультацій із міським керівництвом Львова ми зупинилися на ідеї використання сітчастих систем FAСID, єдиними виробниками яких є німецька компанія Schüco — світовий лідер на ринку фасадних систем, — розповідає СEO компанії ZFB Юрій Рубаха. — Текстильна система FACID — інноваційна в Україні. І хоча вона вже представлена на європейському ринку, в архітектурній практиці це новий матеріал для використання на фасадах. Текстильна система має свою пластику, свої механічні та фізичні особливості, і ми мали розібратися в найтонших деталях, дізнатися багато нової технічної інформації, щоб досягти якісного результату».

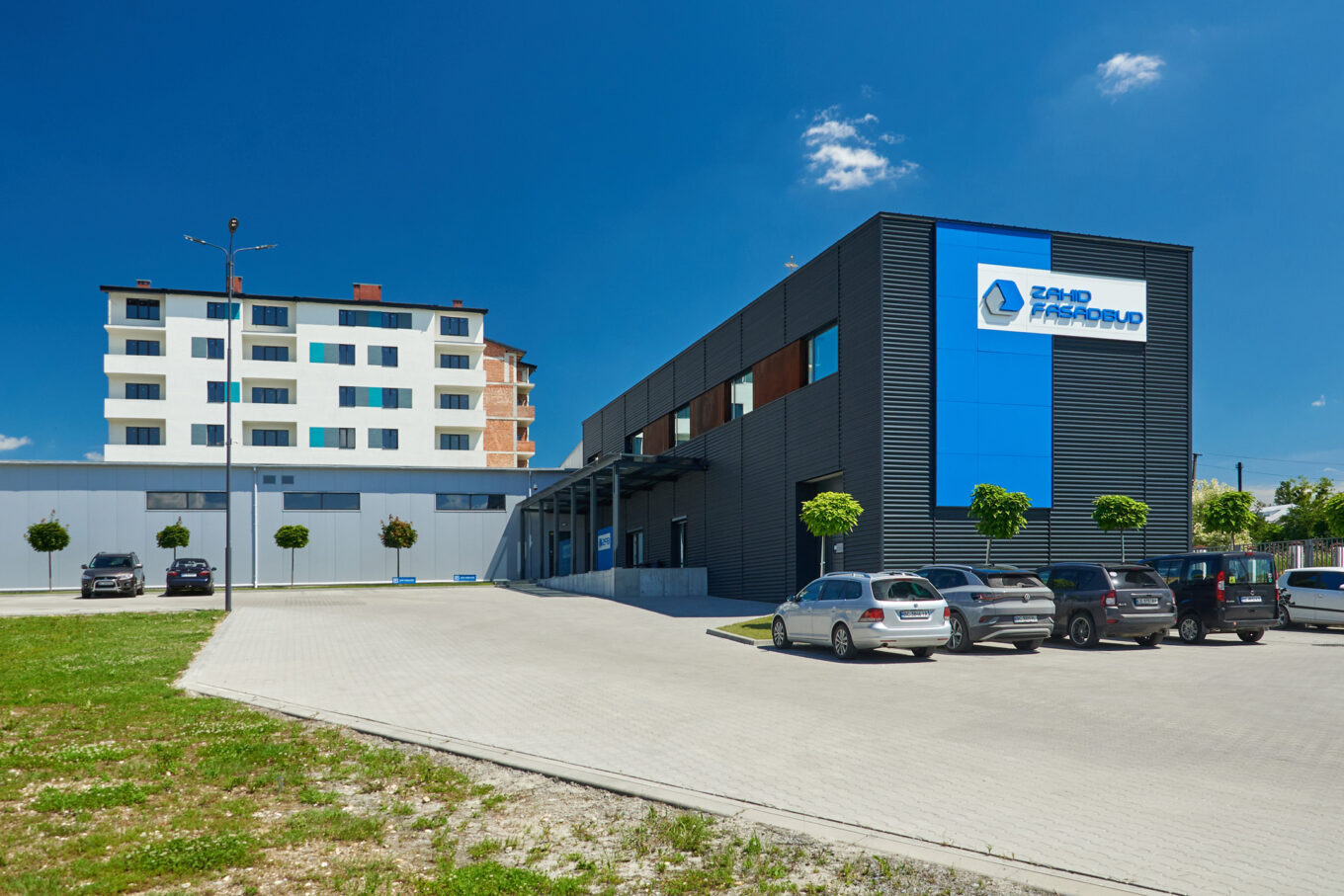

Офіс компанії ZFB, що спеціалізується на розробці й виготовленні алюмінієвих конструкцій, вентильованих фасадів та нестандартних рішень у сфері сонцезахисту. Фото: Юрій Ферендович
Раніше у статті «Шиємо новий костюм для будівлі. Текстильна архітектура + FACID» PRAGMATIKA.MEDIA детально розповідала про інновації у світі текстильної архітектури, провайдером якої у XX столітті став німецький архітектор та інженер Фрай Отто — прітцкерівський лауреат, засновник Інституту легких конструкцій у Штутгартському університеті. В центрі уваги журналістів опинилися нові на європейському ринку текстильні фасадні системи компанії Schüco.
Олексій Сверчков, комерційний директор Schüco Ukrainе
Олексій Сверчков, комерційний директор Schüco Ukraine, актуалізував інформацію: «Найголовніша перевага — в тому, що за допомогою текстильних фасадів ми за короткий термін можемо змінити вигляд будівлі, причому без переривання поточного робочого ритму. Це дуже важливо для громадських об’єктів, що вже працюють: чи це офісний центр, чи, як у нашому випадку, медичний заклад.

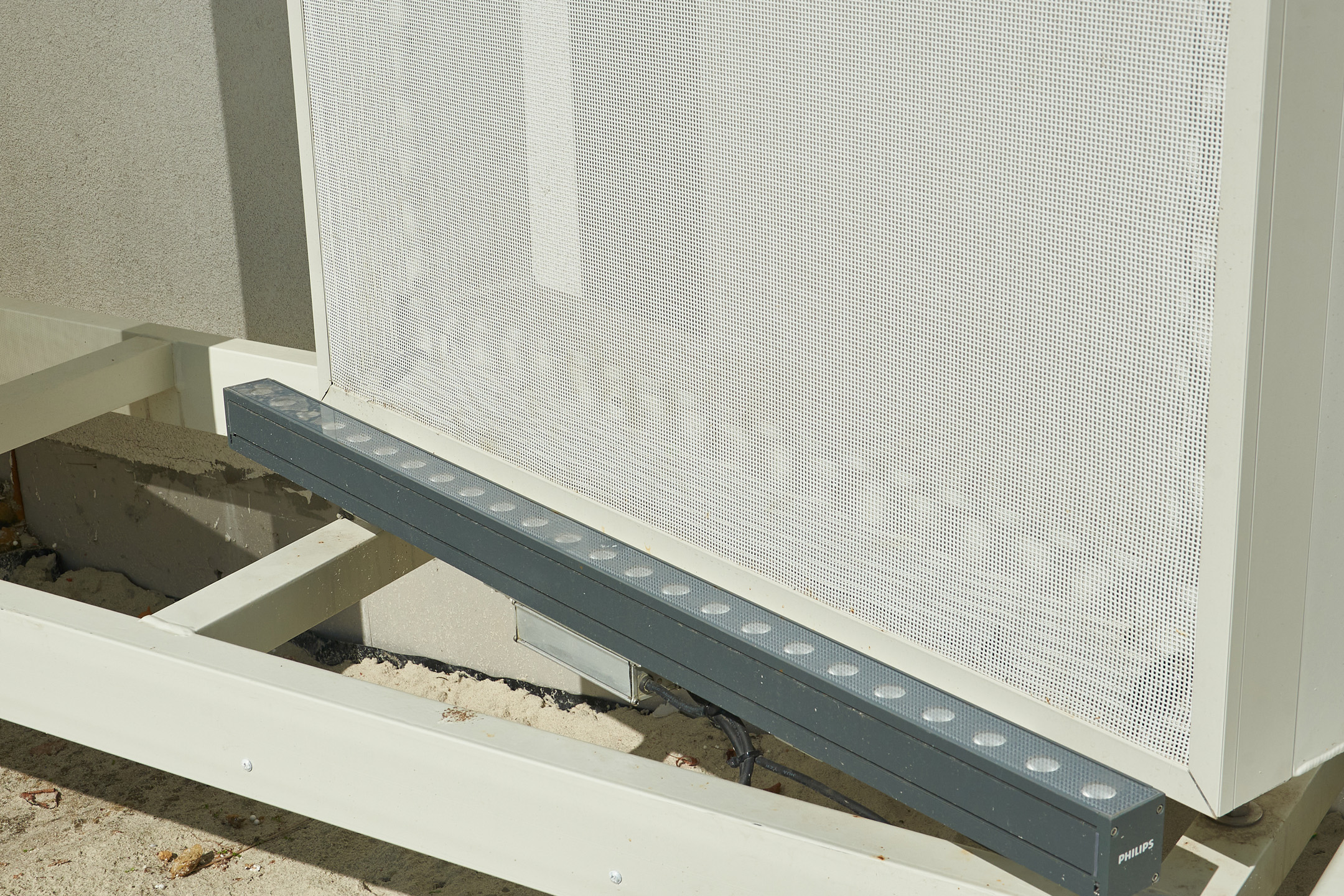

Текстильні полотна для систем FACID виготовляє італійська компанія Serge Ferrari. Фото: Юрій Ферендович
Система для монтажу текстильних фасадів Schüco FACID — це комбінація профілів та аксесуарів, що дозволяє створювати складні просторові конструкції з подальшим натягненням на них полотна. Унікальна система затискачів забезпечує дуже міцний натяг полотна під час усього терміну служби. Що стосується самого полотна, то різноманіття варіантів задовільнить найвищі вимоги. Існують полотна з різними класами горючості, є варіанти, що дозволяють наносити принт, а коефіцієнт перфорації впливає на світлопропускання та інші характеристики, важливі для реалізації подібних фасадів. Це саме стосується кольорів і фактур. Ми співпрацюємо зі світовим лідером, що виробляє полотна для текстильної архітектури, — це італійська компанія Serge Ferrari www.sergeferrari.com. Щодо самої системи Schüco FACID, їх є кілька серій: FACID 65 — універсальна система для фасадів, зокрема 3D; FACID Trimono — рухомі сонцезахисні екрани; FACID M — стаціонарні сонцезахисні екрани».
Олексій Сверчков: «Найголовніша перевага — в тому, що за допомогою текстильних фасадів ми за короткий термін можемо змінити вигляд будівлі, причому без переривання поточного робочого ритму»
Юрій Рубаха конкретизує завдання, поставлені перед проектувальниками: «Внутрішній простір старої поліклініки піддавався дуже значному перегріву від сонця. З використанням цих систем питання перегріву було автоматично зняте. Інше дуже важливе питання — архітектурне, косметичне оновлення старої будівлі. За допомогою цих касет ми освіжили фасад із вхідною групою й надали споруді досить сучасного вигляду».
Процес у подробицях
ZFB зайшли на об’єкт у жовтні 2023 року. Фахівці компанії працювали «під ключ»: від початкових етапів замірів і розроблення проєкту до вироблення металоконструкцій та основи каркасу під сонцезахисні панелі FACID і монтажу. Важливий аспект: у рамках реконструкції Центру Unbroken необхідно було вирішити ці завдання в короткий термін.
У проєктному завданні були зазначені панелі розміром 7,5 м на 1 м, які змонтували по вертикалі. Ламелі, встановлені під різними кутами, надають 7-поверховому будинкові динаміку, що співзвучна з основною ідеєю Unbroken — повертати людям свободу та радість руху.
Олексій Сверчков: «Усі панелі встановлені з певним поворотом, що надає будівлі особливого зовнішнього вигляду й забезпечує захист від сонця в спеку. Як полотно використовується текстиль Serge Ferrari білого кольору. Щоб уникнути просвічування алюмінієвих рам через тканину, каркас був також пофарбований у білий. Таким чином панелі виглядають гармонійно та легко».
Використання інноваційних матеріалів і застосування нових технологічних рішень вимагають детального комплексного планування та інженерного супроводу для збереження наявних зовнішніх огороджувальних конструкцій і створення нових естетичних та функціональних просторів.
Для інженерів ZFB виклик полягав у реалізації практичних технічних рішень з урахуванням того, що фасад мали змонтувати на стінах будівлі, зведеної понад 50 років тому. Фахівці ZFB пройшли підготовку в навчальному центрі при штаб-квартирі Schüco в Білефельді.

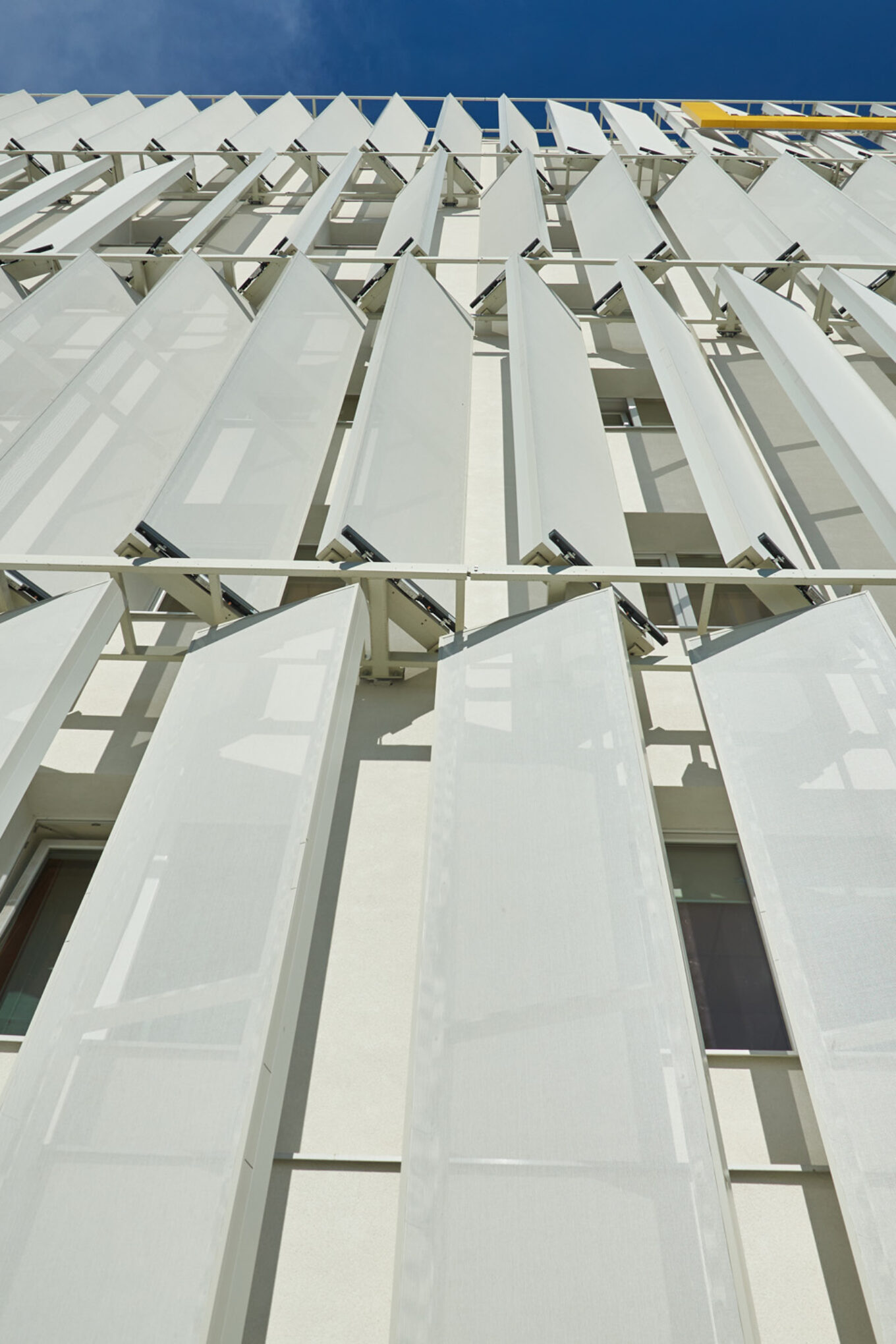

Панелі встановлені з певним поворотом, що надає будівлі особливого зовнішнього вигляду й забезпечує захист від сонця. Фото: Юрій Ферендович
Юрій Рубаха: «Всю поетапну інтеграцію наших завдань розкриває відео, яке можна знайти в усіх наших соцмережах, на каналі YouTube. Власне, як і проект, воно називається “ZFB. Unbroken”. А якщо коротко, то проєктні роботи полягали в розрахунках, розробленні, моделюванні та випробовуванні робочих вузлів і рішень. Саме моделювання несучих елементів зі сталі — це складний процес. Фасадні касети були довжиною по 7,5 метра та перекривали два поверхи. Необхідно було продумати надійні елементи кріплення, стійкі до температурних і вітрових навантажень, з урахуванням того, що вони кріпилися до стін досить старої будівлі.
Постало завдання не тільки розробити консольний несучий елемент, а й, відповідно, передбачити зручність наступних етапів монтажу, який виконувався з використанням спецзасобів. Оскільки ми мали справу зі сталлю, то потрібно було передбачити максимальний захист від корозії: усі деталі пофарбовані термопластичними фарбами й фарбами для використання в агресивних середовищах».
Фасадні касети завдовжки по 7,5 метра закріплені на надійних сталевих консолях. Фото: Юрій Ферендович
У процесі задіяли різні підрозділи компанії ZFB: відділи проектування, моделювання, випробувань, монтажу тощо. За словами Юрія Рубахи, була потужна підтримка з боку Schüco й консультування з боку німецьких фахівців. Роботи проходили взимку, але сезонна специфіка не стала на заваді. Наприкінці березня 2024 року роботи на фасаді корпусу реабілітаційного центру були успішно завершені. «Насправді сама система FAСID від Schüco виявилася набагато красивішою, ніж на попередніх візуалізаціях, які ми робили на етапі моделювання», — говорить Юрій Рубаха.
Монтажні роботи на фасаді не заважали медикам виконувати свою роботу — реабілітаційний центр приймав пацієнтів. Від початку повномасштабного вторгнення тут пролікували понад 15 000 поранених українців, із яких 2000 — діти. Також паралельно з ремонтом семиповерхового корпусу відбувалося виробництво перших протезів у мобільній майстерні протезування Ottobock.

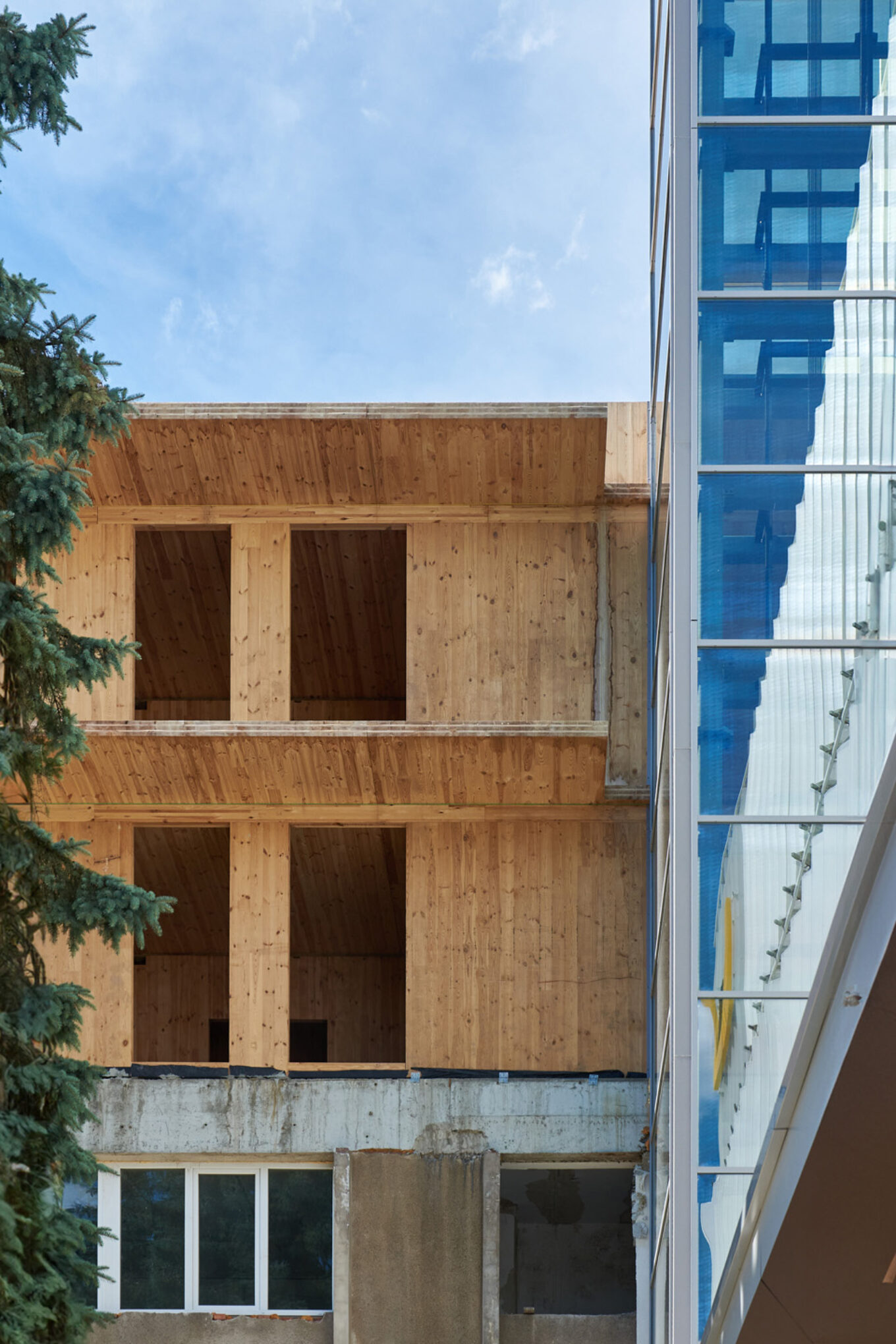

Добудова із еко-матеріалів на даху двоповерхового крила корпусу реабілітаційного центру Unbroken. Фото: Юрій Ферендович
Рух до досконалості в режимі нон-стоп
В abmk підтверджують, що весь комплекс завдань успішно виконаний. Окрім сучасного навісного фасаду із сонцезахисних ламелей Schüco FACID, споруда отримала ще один важливий новий і функціональний елемент — панорамний ліфт, який акцентно виділяється на тлі білого сітчастого фасаду. «Оскільки з даху будівлі відкривається дуже ефектна панорама на місто, ми прийняли рішення влаштувати терасу для відпочинку й реабілітації на покрівлі. Доступ на терасу організований за допомогою панорамного ліфта, прибудованого до зовнішньої стіни реабілітаційного центру, оскільки наявна конструктивна схема не дозволяла влаштувати повноцінний лікарняний ліфт для транспортування ліжок із супроводжуючими особами всередині будівлі».
З госпітальним корпусом поліклініку поєднує новий надземний перехід, а під’їзди та пішохідні доріжки реконструюються з урахуванням сучасних норм безбар’єрності, щоб пацієнти з обмеженнями мобільності могли пересуватися всією територією вільно, комфортно та без сторонньої допомоги. Тим часом фахівці ZFB спільно з колегами з компанії Rollosvit продовжують роботи вже на даху корпусу.

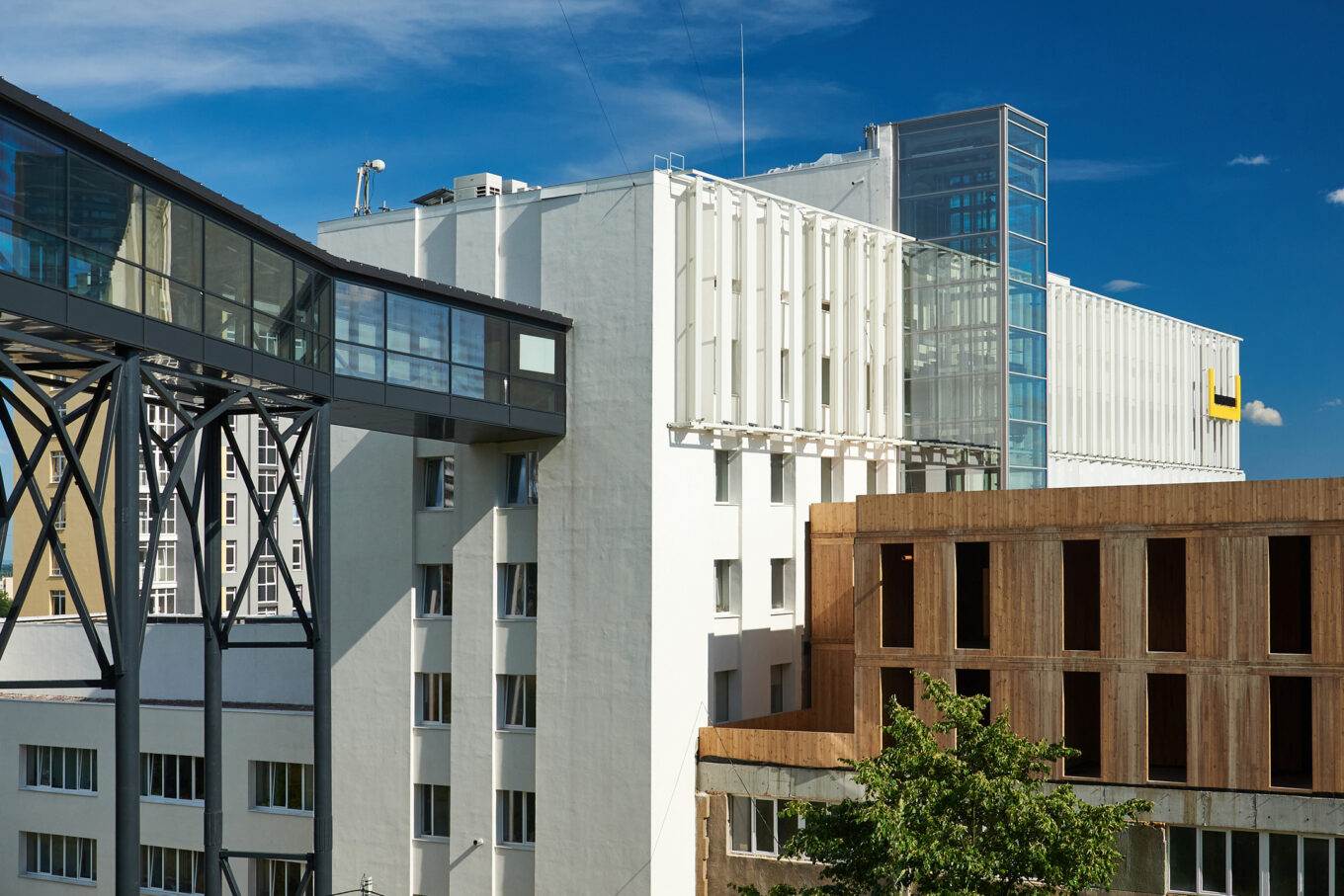

З госпітальним корпусом поліклініку поєднує новий надземний перехід. Фото: Юрій Ферендович
«Наша друга компанія Rollosvit реалізує велику зону відпочинку для пацієнтів, яка розташована на даху корпусу національного реабілітаційного центру. Ми робимо великі сонцезахисні перголи, що будуть захищати наших відвідувачів від сонця для їхнього гарного відпочинку на свіжому повітрі», — пояснює Юрій Рубаха.
Проєкт Unbroken розвивається і з кожним місяцем стає дедалі масштабнішим.
Українські перспективи FACID
Інноваційні технології плюс резонансний громадський проект — це класичний приклад взаємного виграшу win-win. Успішний дебют текстильних систем FACID в Україні надихнув замовників, представників Schüco та проектувальників. Насамперед, за словами Юрія Рубахи, всіх тішить, що вдалося знайти оптимальне рішення, яке значно підвищує комфорт пацієнтів і співробітників реабілітаційного центру: новий фасад ефективно запобігає перегріву й при цьому не перешкоджає природному світлу.
Юрій Рубаха, СEO компанії ZFB
Юрій Рубаха: «Всі нюанси щодо інсоляції присутні в розрахунках та специфікації систем. Цей тип навісного фасаду в повному обсязі блокує світло, його функція — стримувати надмірне освітлення. Світлопроникність залежить від густоти сітки. Ступінь затінення залежить від рівня перфорації текстилю та варіюється від 30 до 90%. Ми можемо обирати з асортименту Schüco найбільш доречні панелі залежно від режиму освітленості того чи іншого об’єкта».
СЕО ZFB упевнений, що набутий досвід дозволить успішно використовувати FACID на нових об’єктах різного призначення. В умовах, коли максимальні літні температури стають усе вищими, а періоди спеки — все довшими, електроенергія дорожчає, а саме енергопостачання здійснюється з перебоями, роль пасивних систем охолодження приміщень і систем сонцезахисту буде тільки зростати.
Юрій Рубаха: «У всіх майбутніх проектах ми за замовчуванням передбачаємо сонцезахист. Власне, системи FACID від Schüco сьогодні не мають аналогів на ринку. Це можливість формувати унікальну пластику архітектурного об’єкта, паралельно вирішуючи функціональні проблеми, а також можливість іти в ногу з європейською архітектурою, з архітектурою розвинених країн. Я впевнений, що реалізація фасаду для Unbroken дозволить сповна оцінити потенціал нового матеріалу. Щодо ZFB, то сьогодні ми маємо в розробці вже не один проект на базі систем FACID».
Проєкт розвивається: ще кілька будівель екосистеми Unbroken знаходяться на стадії будівництва та проєктування. Фото: Юрій Ферендович
«Це перший об’єкт в Україні, де використовували наші тканинні фасади FACID. Те, що це соціально дуже важливий об’єкт, привертає до нього увагу. Також Unbroken — гарний наочний приклад, як за допомогою нових технологій можна вирішувати людиноорієнтовані архітектурні завдання. Це буде добрим аргументом для відповіді скептикам, які вважають, що текстильна архітектура недовговічна та ненадійна. Ми зараз працюємо з нашими партнерами ZFB над другою чергою об’єкта. Це є доказом того, що наші розробки виявилися потрібними та цікавими», — зазначає Олексій Сверчков.
Сфера застосування текстильних фасадів дуже широка — це ідеальний варіант не тільки для resilient архітектури чи реконструкції, але й для будівель, що будуються з нуля: від паркінгів і торгових центрів до аеропортів.
Переваги ті самі: підвищення енергоефективності будівлі, простота монтажу, мінімальне навантаження на конструкцію і практично безмежна варіативність форм та обсягів.
Олексій Сверчков: «Створення легкої оболонки будівлі дозволяє нам відокремити несучу частину фасаду, що має довгий життєвий цикл, від декоративного шару, ремонт і санацію якого необхідно проводити частіше. Таким чином витрати на утримання будівлі та її періодичний ремонт суттєво скорочуються.
Під’їзди та пішохідні доріжки між корпусами реабілітаційного центру Unbroken реконструюються з урахуванням сучасних норм безбар’єрності. Фото: Юрій Ферендович
Легка конструкція, що практично не навантажує фасад, є іноді просто безальтернативним рішенням для надання будівлі сучасного зовнішнього вигляду. Виготовлення каркасу для текстильного полотна не передбачає використання складного інструменту та обладнання, тому достатньо 2–3-денного навчання для того, щоб опанувати специфіку системи FACID. Для цього часто використовуються серії FACID Trimono або FACID M. Це можуть бути великі тканинні екрани, як у випадку з об’єктом Unbroken, або рухомі панелі, наприклад, на терасах і балконах. А можливості FACID 65 щодо формування тривимірних конструкцій у поєднанні з підсвічуванням дозволяють створювати просто фантастичні форми для таких звичайних об’єктів, наприклад, як паркінги чи індустріальні споруди».
Фрагмент вхідної зони корпусу реабілітаційного центру Unbroken. Фото: Юрій Ферендович
Інклюзивне майбутнє
Відбудова системи людяності в місті та країні загалом — це не просто гарні ідеї та навіть не лише інноваційні й ефектні фасади оновлених будівель. Інклюзивність починається з фізичної доступності навколишнього середовища та мобільності без обмежень для людей з ураженням опорно-рухового апарату, порушеннями зору чи слуху. З безбар’єрних підходів і під’їздів, із дверей, що автоматично відчиняються, зі зрозумілої та продубльованої різними способами навігації, з розумного клімат-контролю приміщень.
У статтях «Кібертектура сьогодення: smart-контроль над оболонкою будівлі» і «Життя без бар’єрів та без компромісів. Нульовий поріг для безшовного будинку Schüco» PRAGMATKA.MEDIA вже розповідала про інклюзивно орієнтовані рішення німецьких інженерів. Найближчим часом буде можливість розповісти про практику використання цих інновацій на нових українських об’єктах, реалізованих за участю фахівців ZFB та Schüco Ukraine.
